AINUR

домашний сервер

Автор: Филипп Казаков | 2012-05-31 | просмотров 4324
Тэги

Многоцелевой домашний сервер-медиацентр.

AINUR.jpg: 1280x853, 266k (2012-06-02, 16:06)

Статус, функциональность:

В добром здравии, работает круглосуточно

Конфигурация:

актуальность: 31 мая 2012 года

  • Материнская плата: Abit IP35 Pro
  • Процессор: Pentium Dual E2160 1.8 GHz
  • Охлаждение: Zalman CNPS9500 LED
  • Память: 8GB 2ch DDR2 PC2-6400 Kingston (планки по 2 GB)
  • Корпус: перевернутый AerocoolExtremEngine3T с развернутыми вентиляторами, Scythe Hard Disk Stabilizer
  • Блок питания: Chieftec GPS-550AB-A
  • Видеокарта: PCI-E ATI Radeon HD2400 XT, 256MB GDDR3, 700MHz
  • HDDs:
    1. 3TB Hitachi (HDS5C3030ALA630)| на ICH9
    2. 2TB WD Green (WD20EARS-00MVWB0) | на ICH9
    3. 2TB WD Green (WD20EARS-00MVWB0) | на ICH9
    4. 1.5TB Hitachi (ST31500541AS) | на ICH9
    5. 1.5TB Hitachi (ST31500541AS)| на ICH9
    6. 120GB Hitachi (HTS541612J9SA00) 2.5" | на j-Micron

Особенности:

Особенность то ли матери, то ли контроллеров:

  • контроллеры от Silicon Image не могут запуститься, если в системе уже и так есть 2 контроллера, работающие в AHCI-режиме. Перешивка BIOS контроллеров в не RAID-режим не помогает.
  • поэтому:
    • ICH9 работает в AHCI/RAID режиме и держит все винты
    • Windows стоит на встроенном j-Micron в IDE-совместимом режиме. Это позволит подключить еще один любой (даже проблемный) контроллер, когда кончится место для дисков. Впрочем, все равно: старому 2.5 винту AHCI-режим почти не нужен, а объем оперативки позволяет держать в ней все.
  • на PCI-E SATA II ST-Lab A-410 контроллере (Silicon Image SIL3132) также была проблема с установкой Windows 7 на него: не распаковывался дистрибутив. Перепрошивки и прочие танцы не помогли, пришлось от него отказаться.
  • физическое размещение до одиннадцати 3.5 HDD + три 2.5 HDD + два E-Sata для еще парочки внешних :)

Дисковая подсистема:

120GB:Windows 7 ~ 40GBPublic/FTP ~ 70GB
2TB:H:Photo
1.5TB:M:Movies
1.5TB:R:Personal
2TB:S:Store ~ 1800GB
3TB:X:Backup ~ 3TB

Схема реализации удаленного доступа:

  • P:\ - полный FTP-доступ для администратора
  • P:\ - доступ на чтение для FTP и HTTP анонимусов
  • P:\FTPShare - доступ на чтение и запись для FTP и HTTP анонимусов
  • M:\ - доступ на чтение для авторизованных HTTP друзей

Порты и адреса:

Адрес роутера: 192.168.1.1
Адрес AINUR: 192.168.1.2
Адрес BIGBROTHER: 192.168.1.3 | проброшен порт 8888 для XAMPP флэшки
Адрес принтера: 192.168.1.6

Порты на AINUR:

  • uTorrent: 2000
  • HFS: 1000
  • FTP: 128
  • FTP data: 100-127
  • RDP: default
  • BitTorrent Sync: 50101

Фотогалереи:

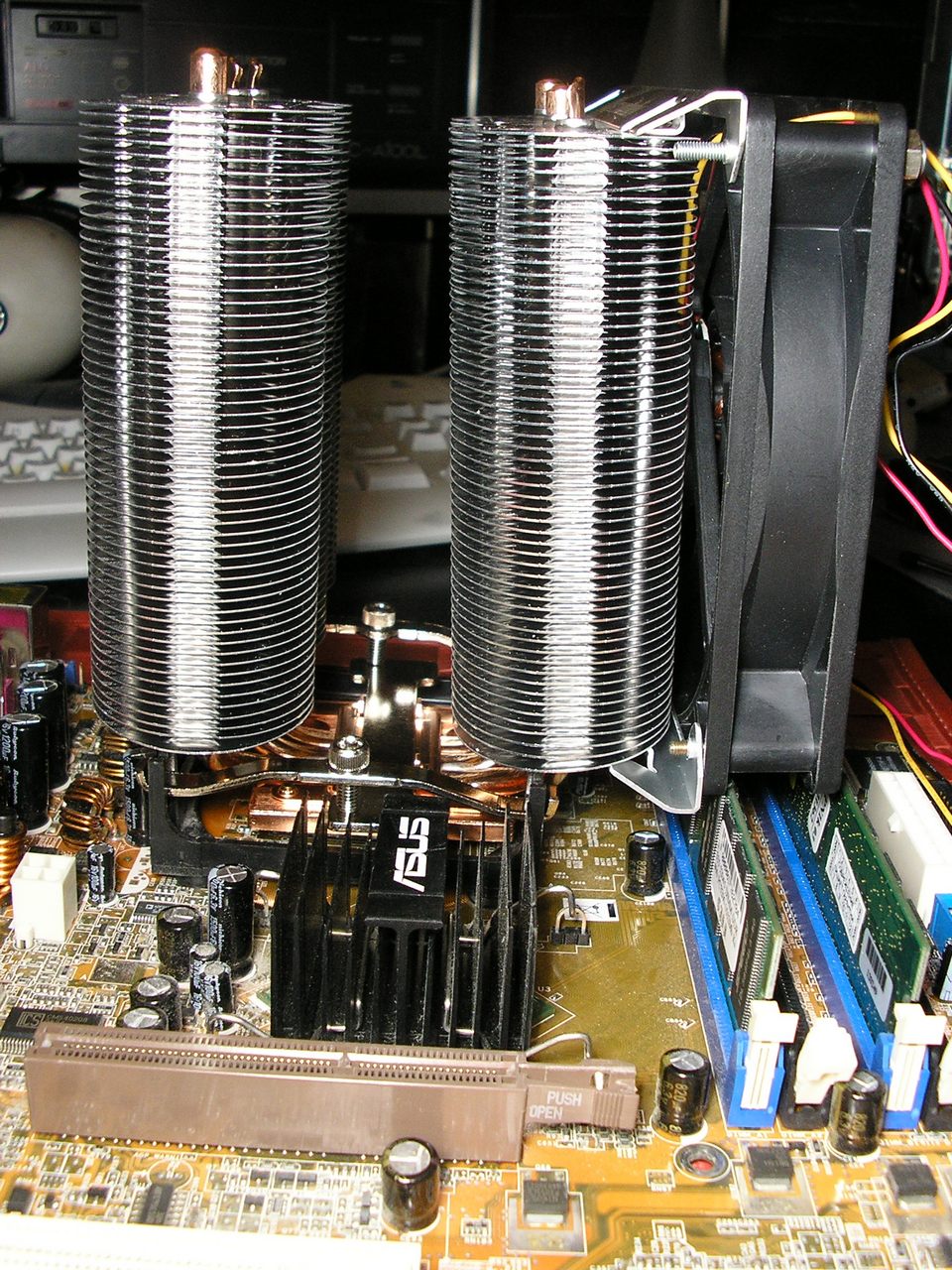

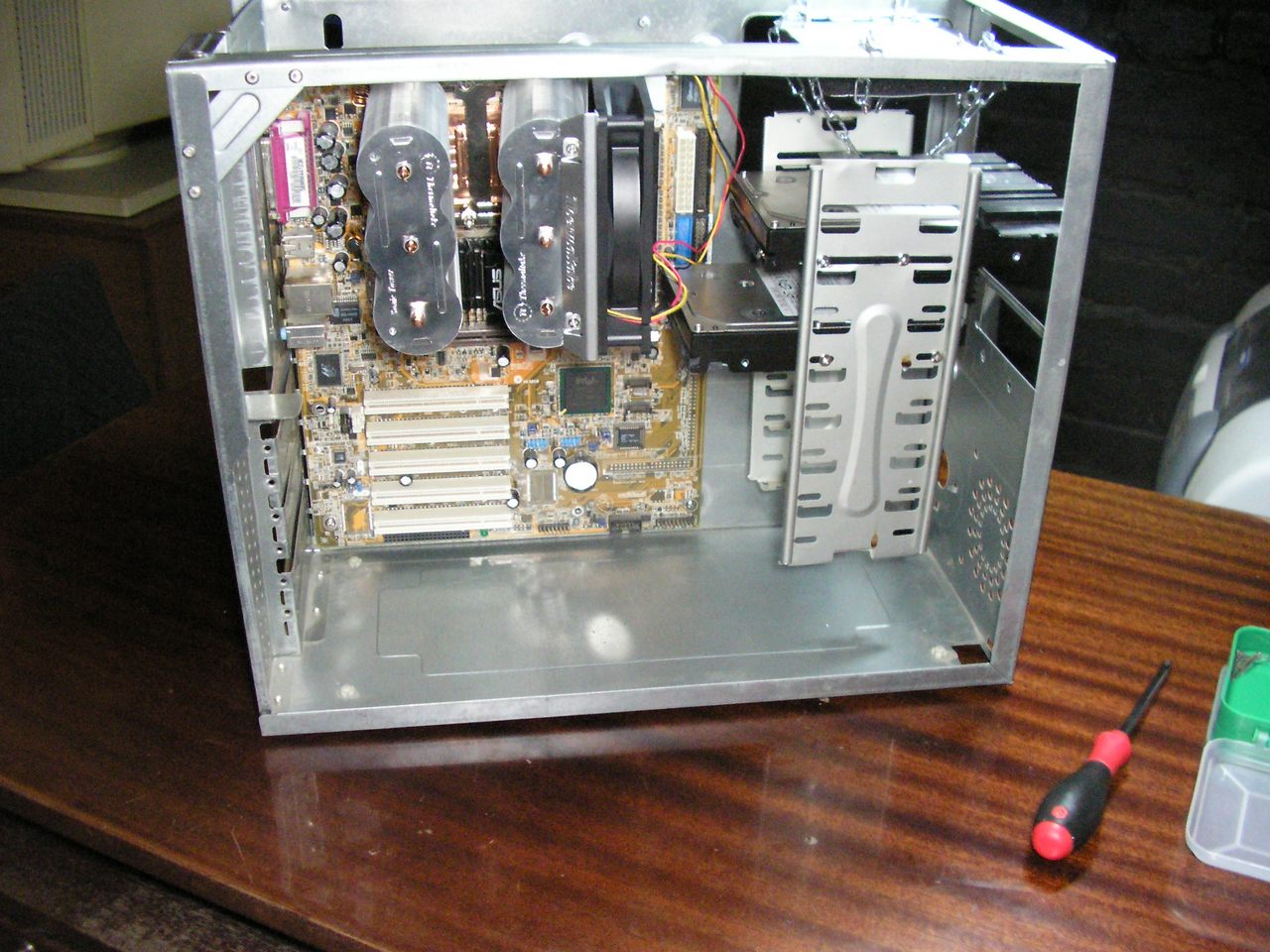

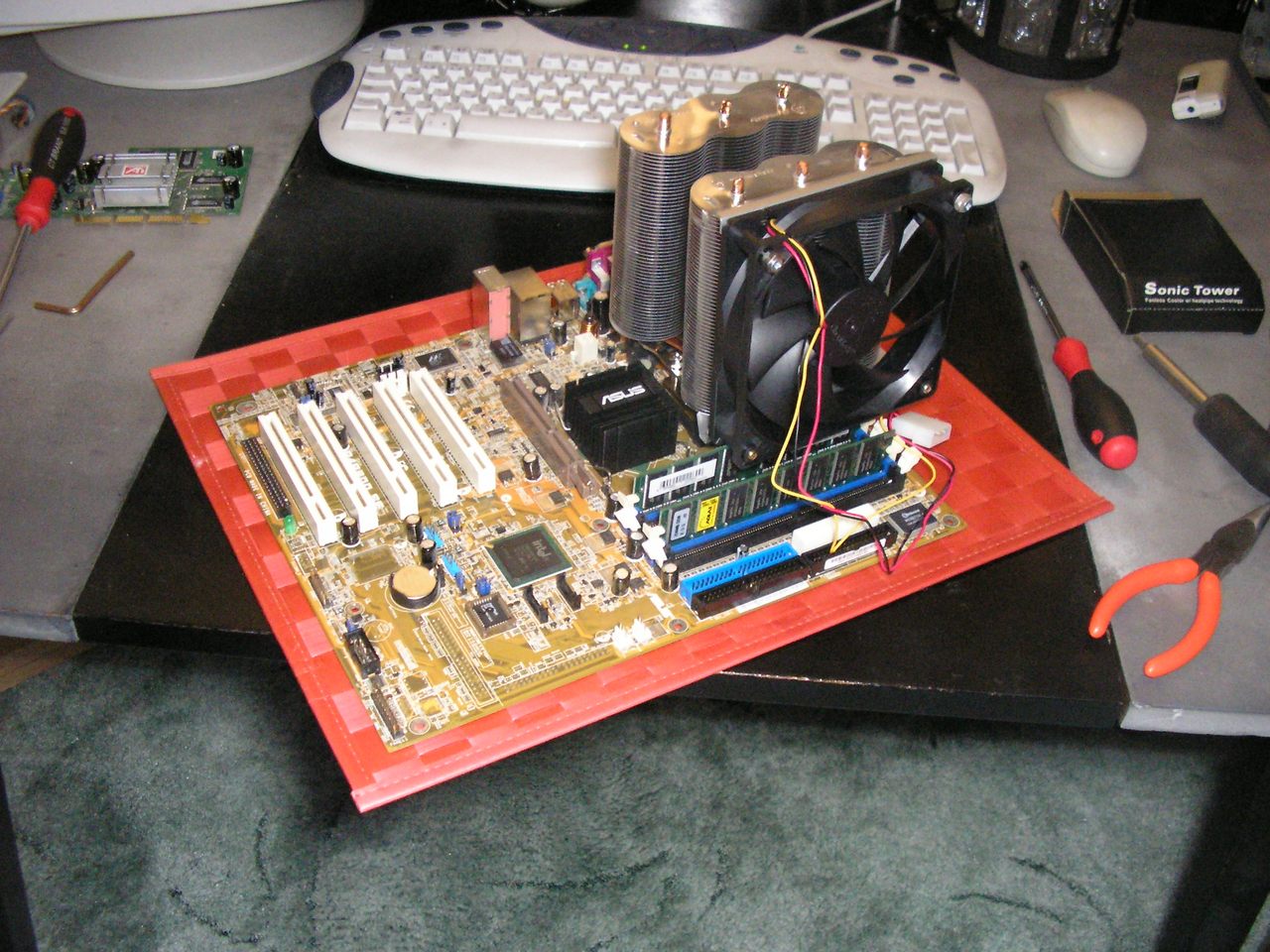

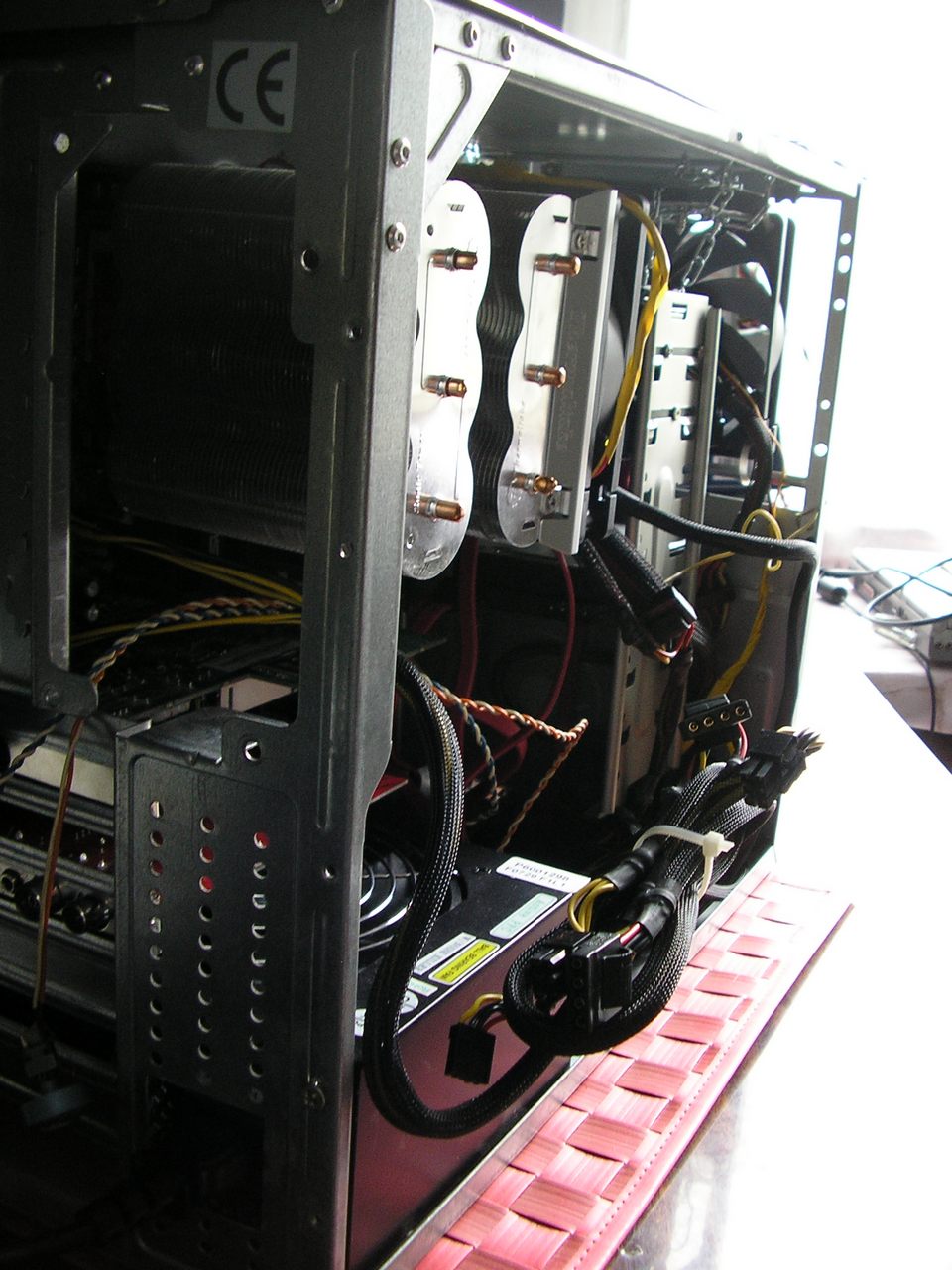

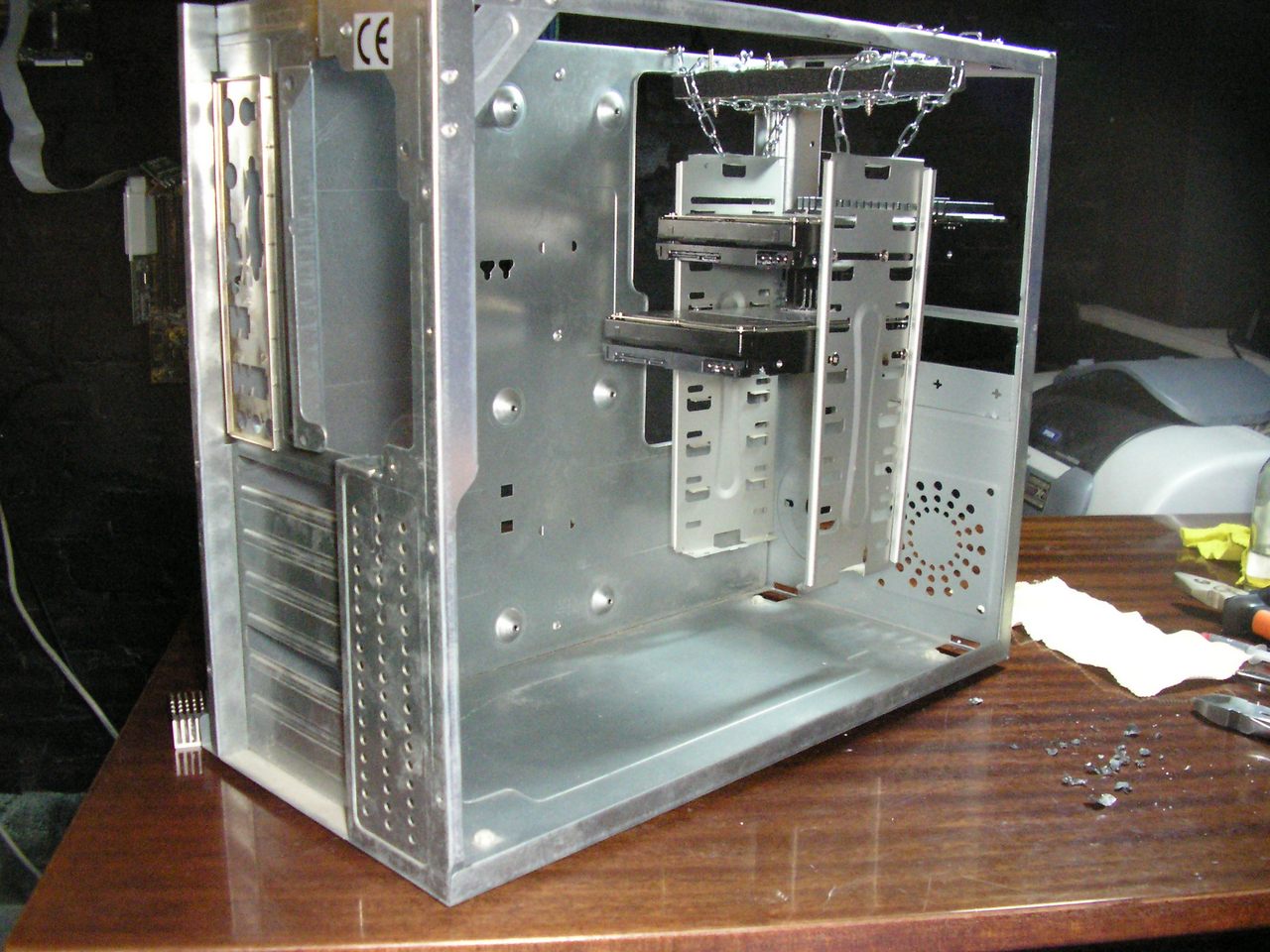

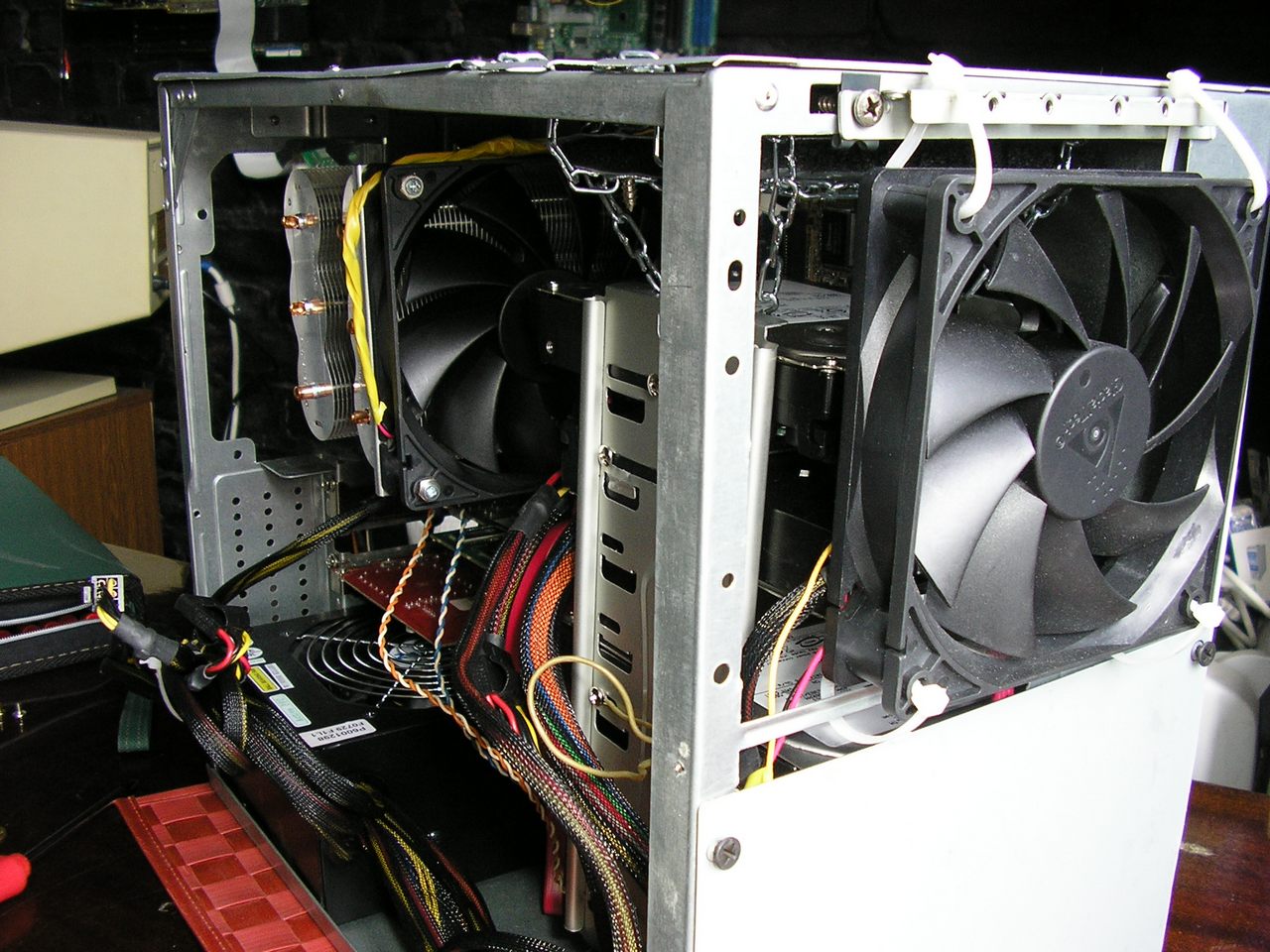

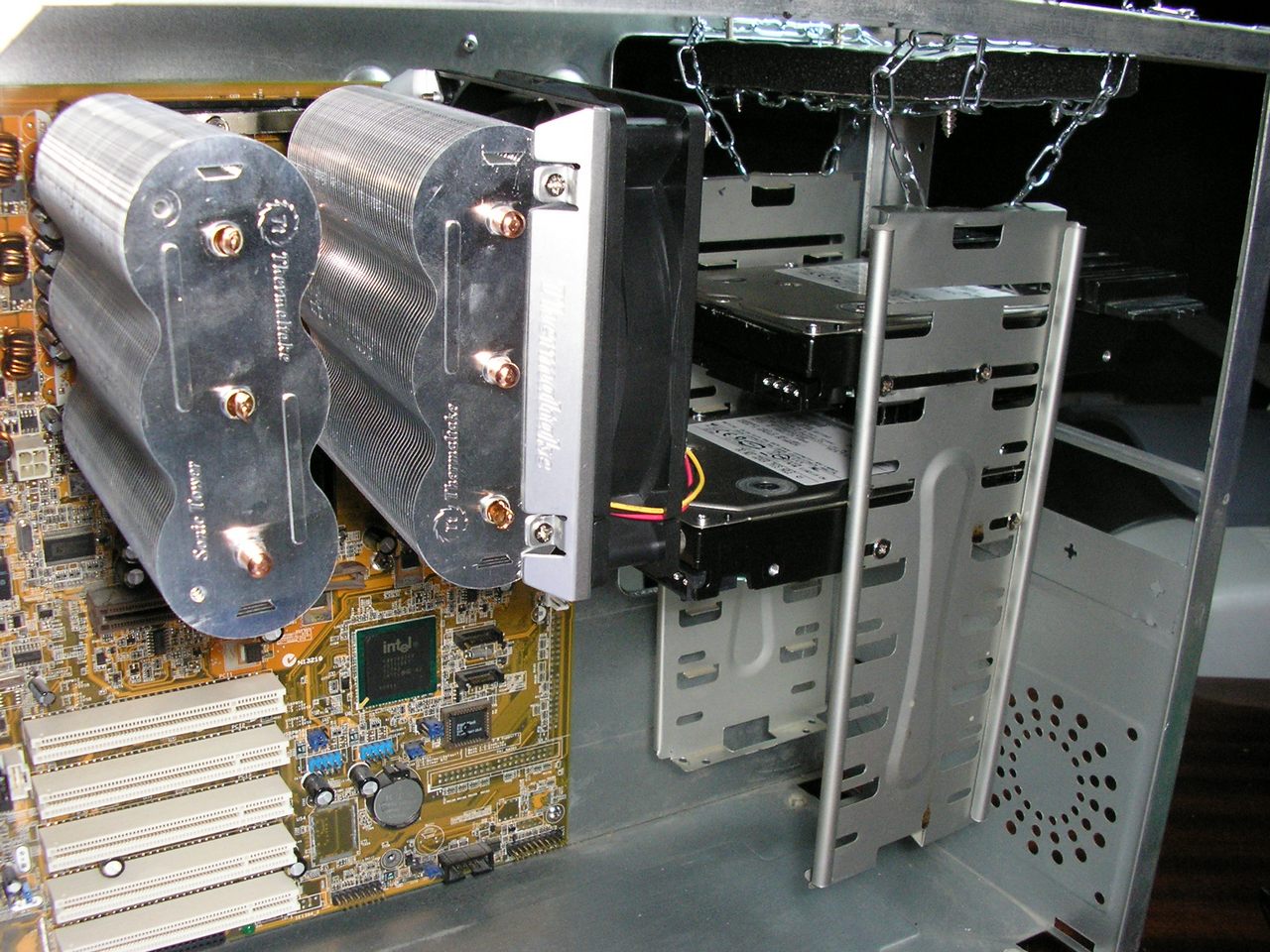

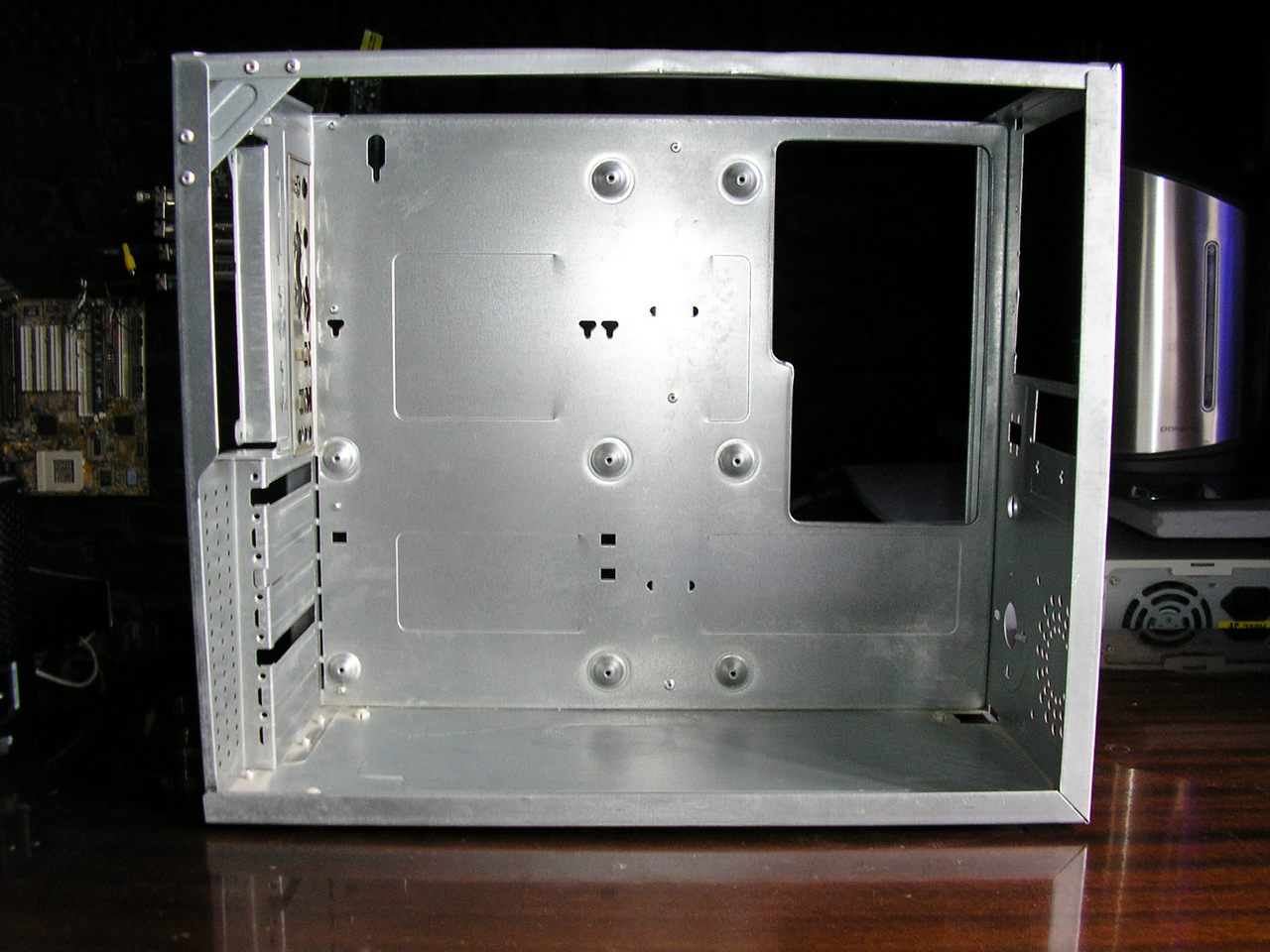

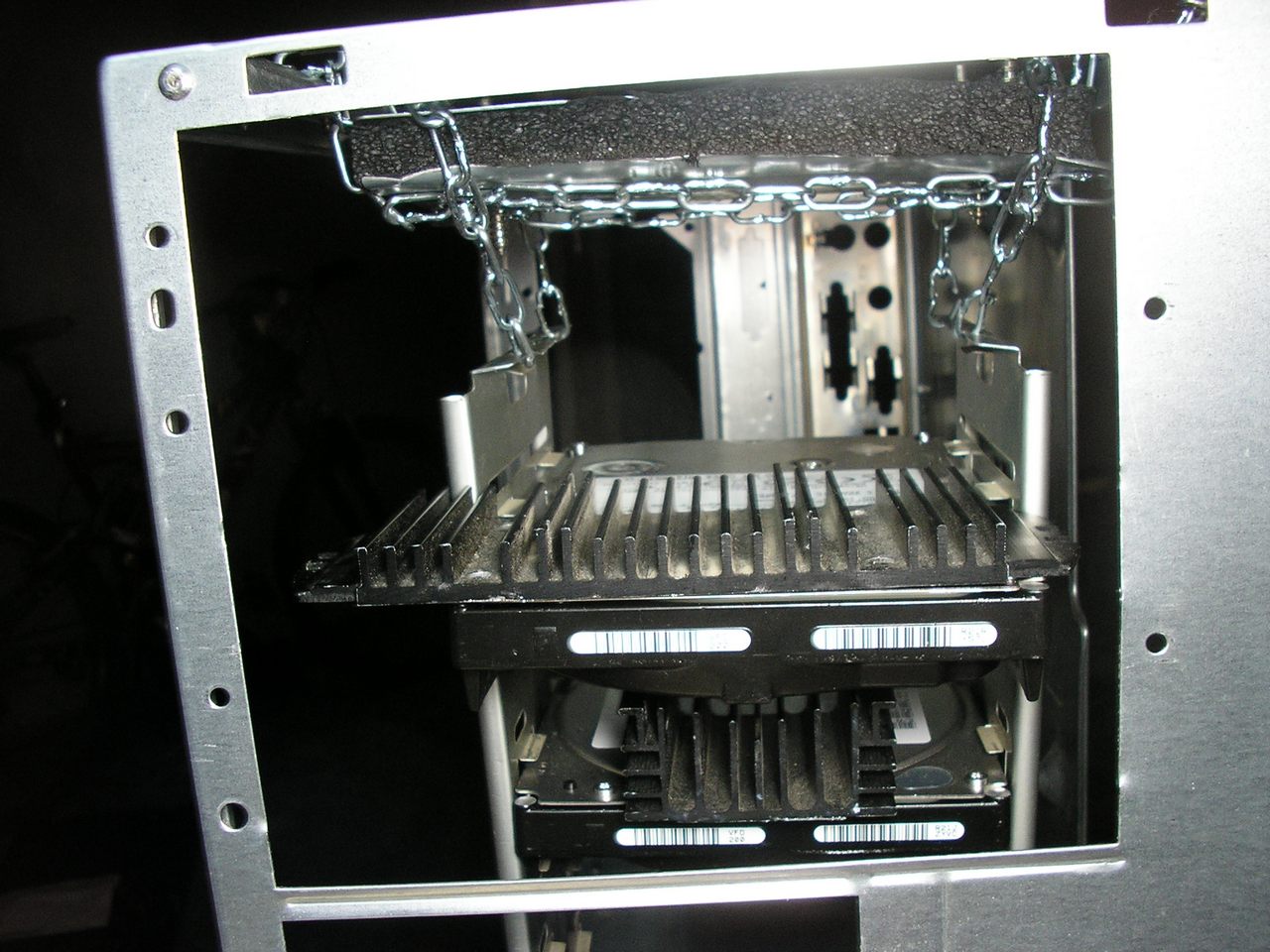

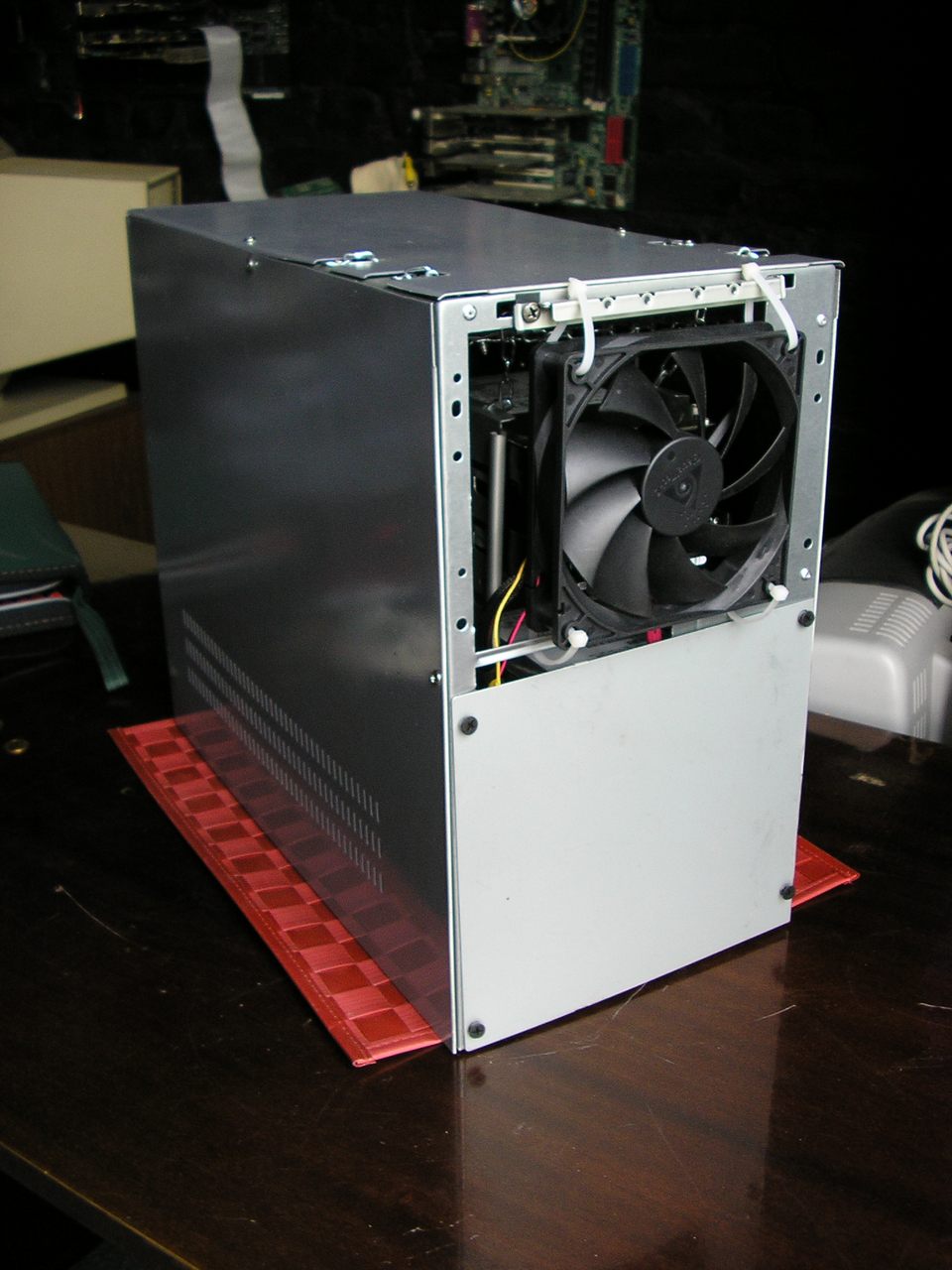

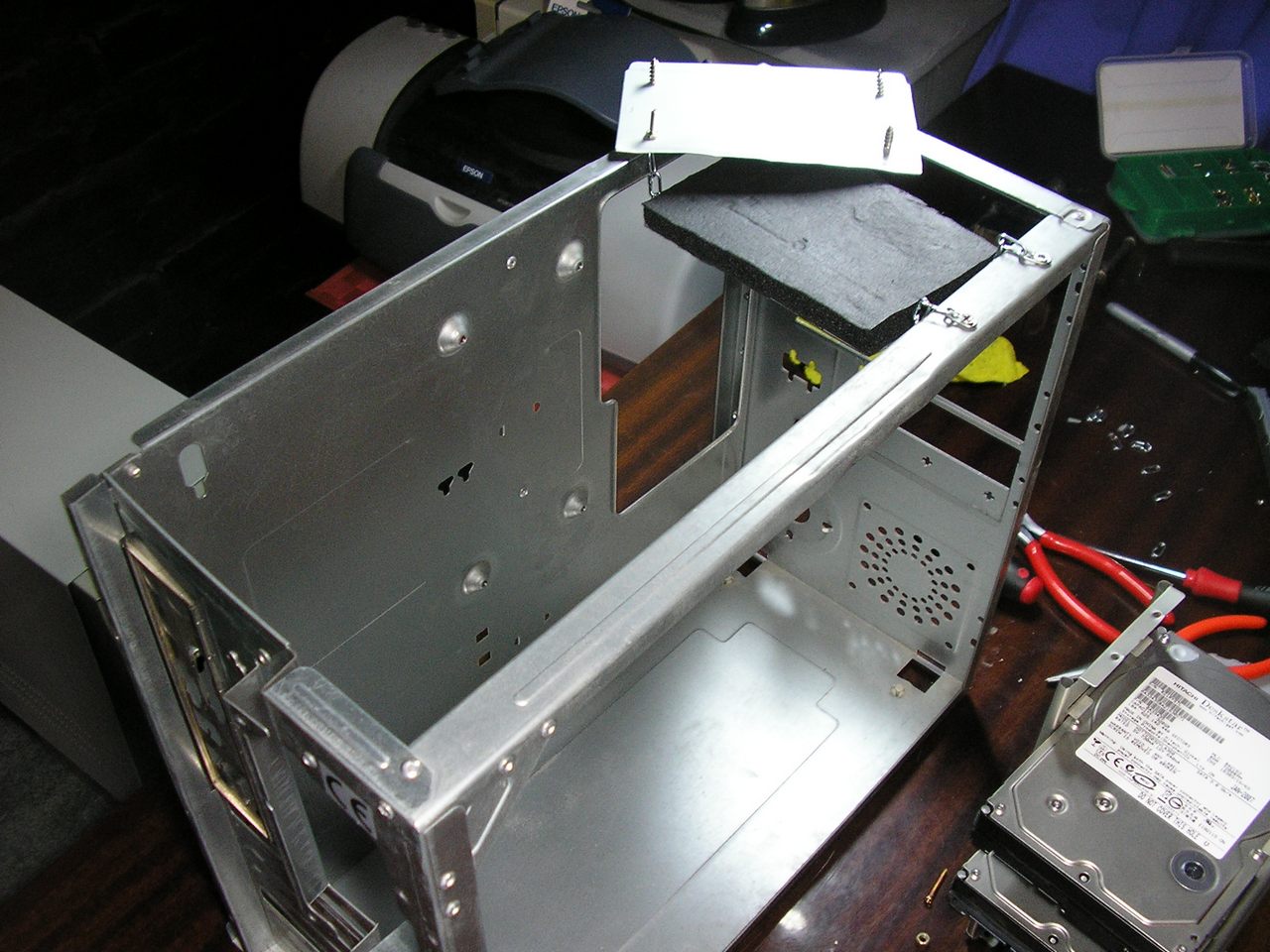

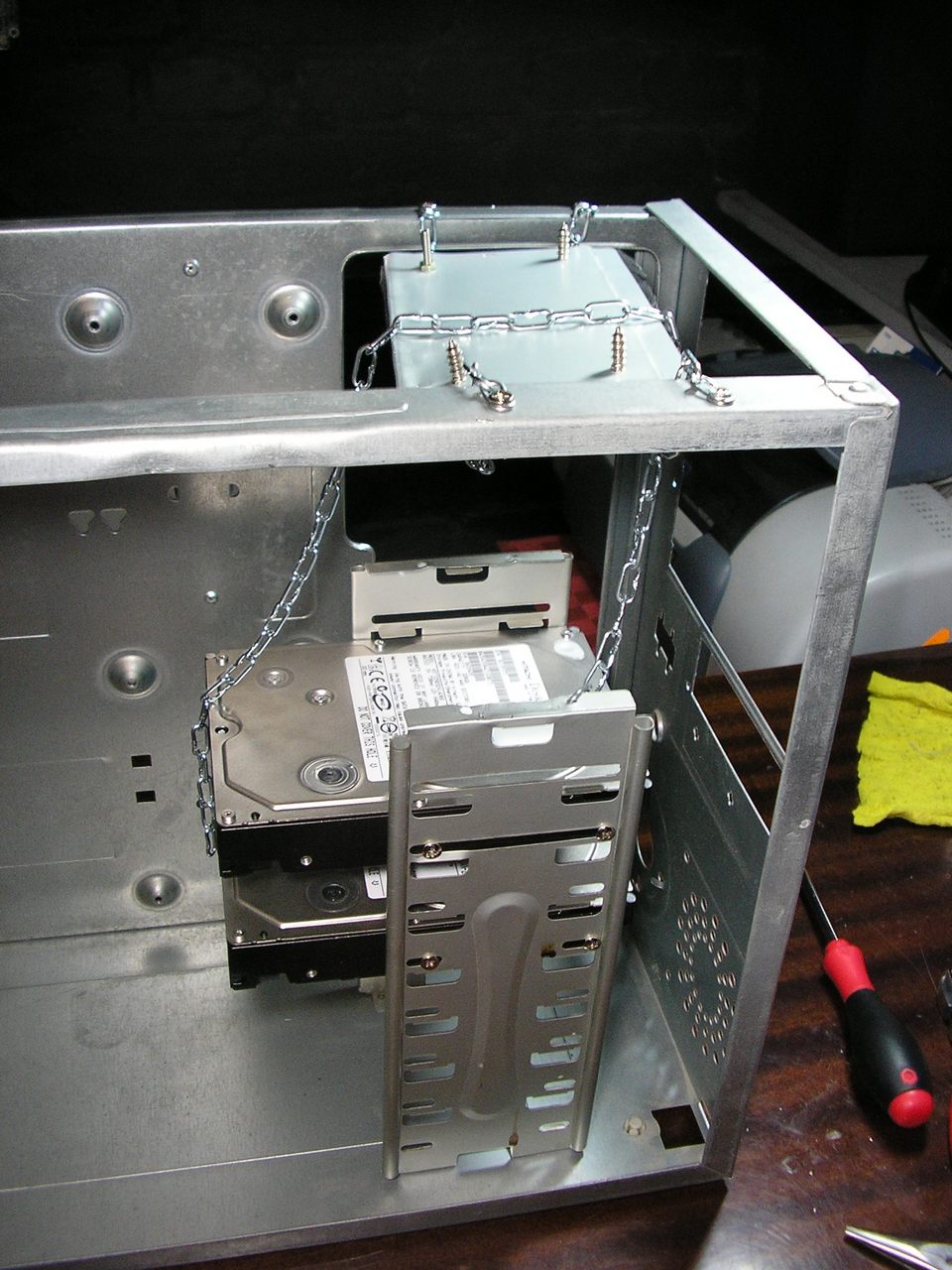

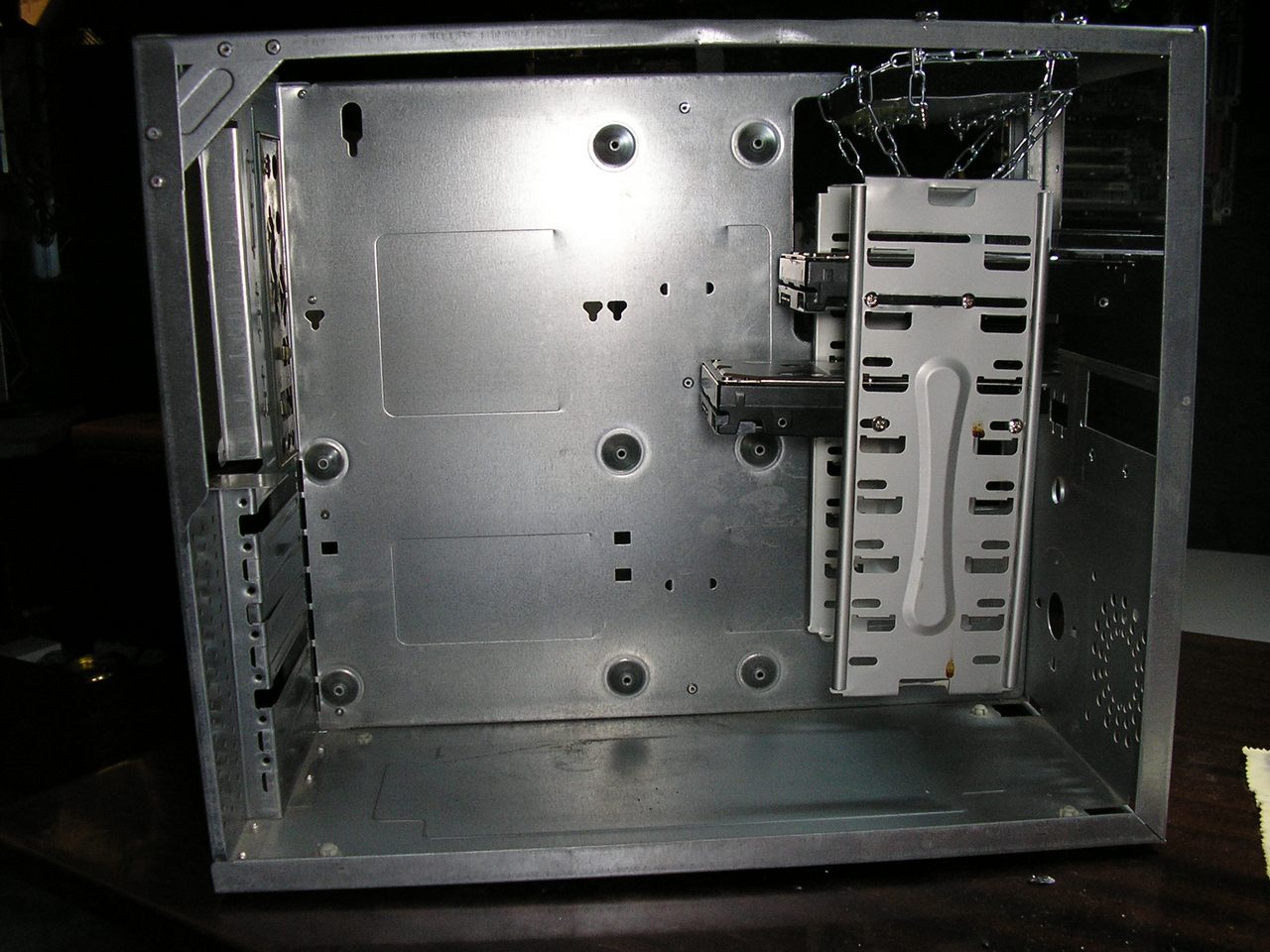

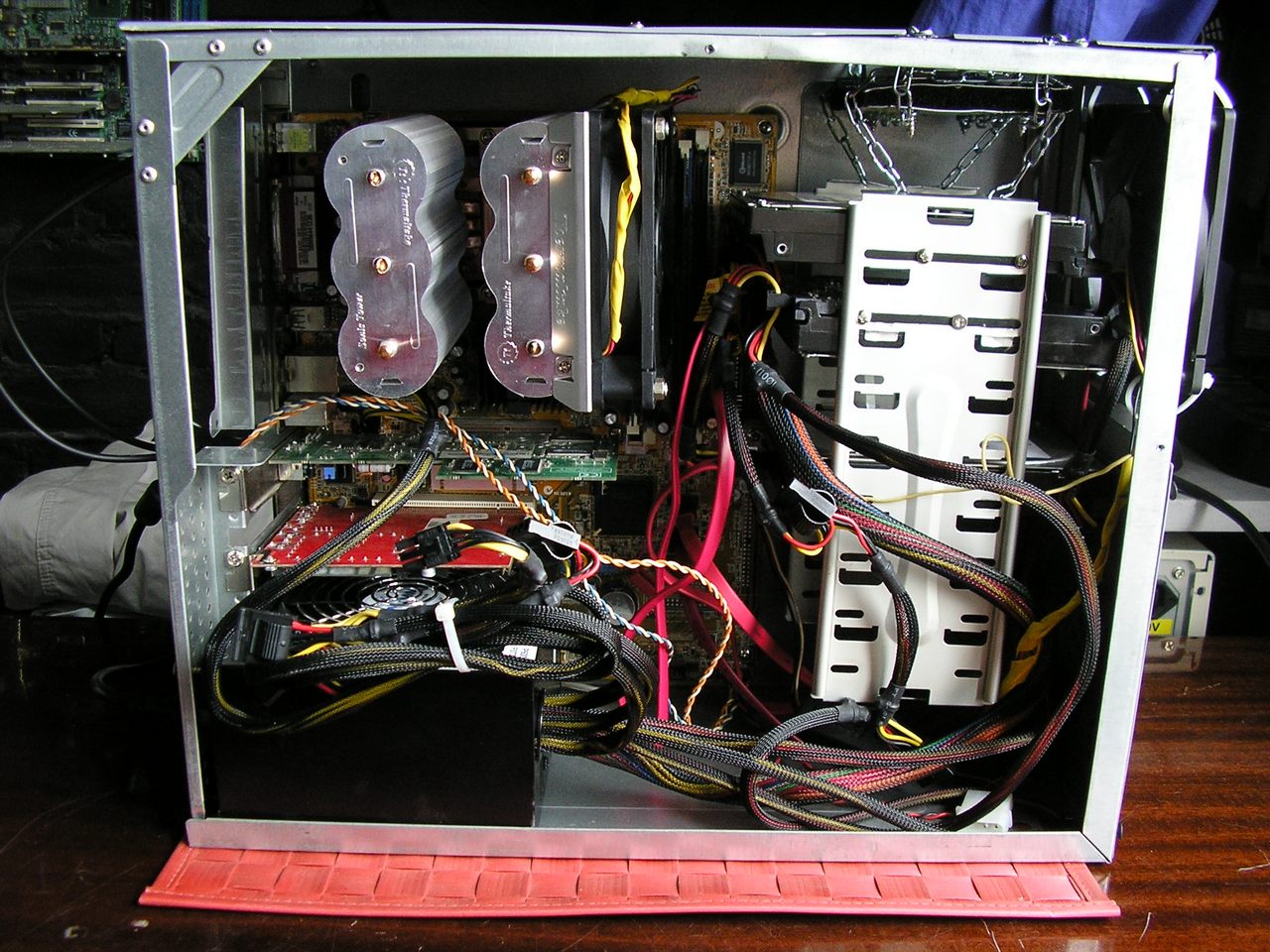

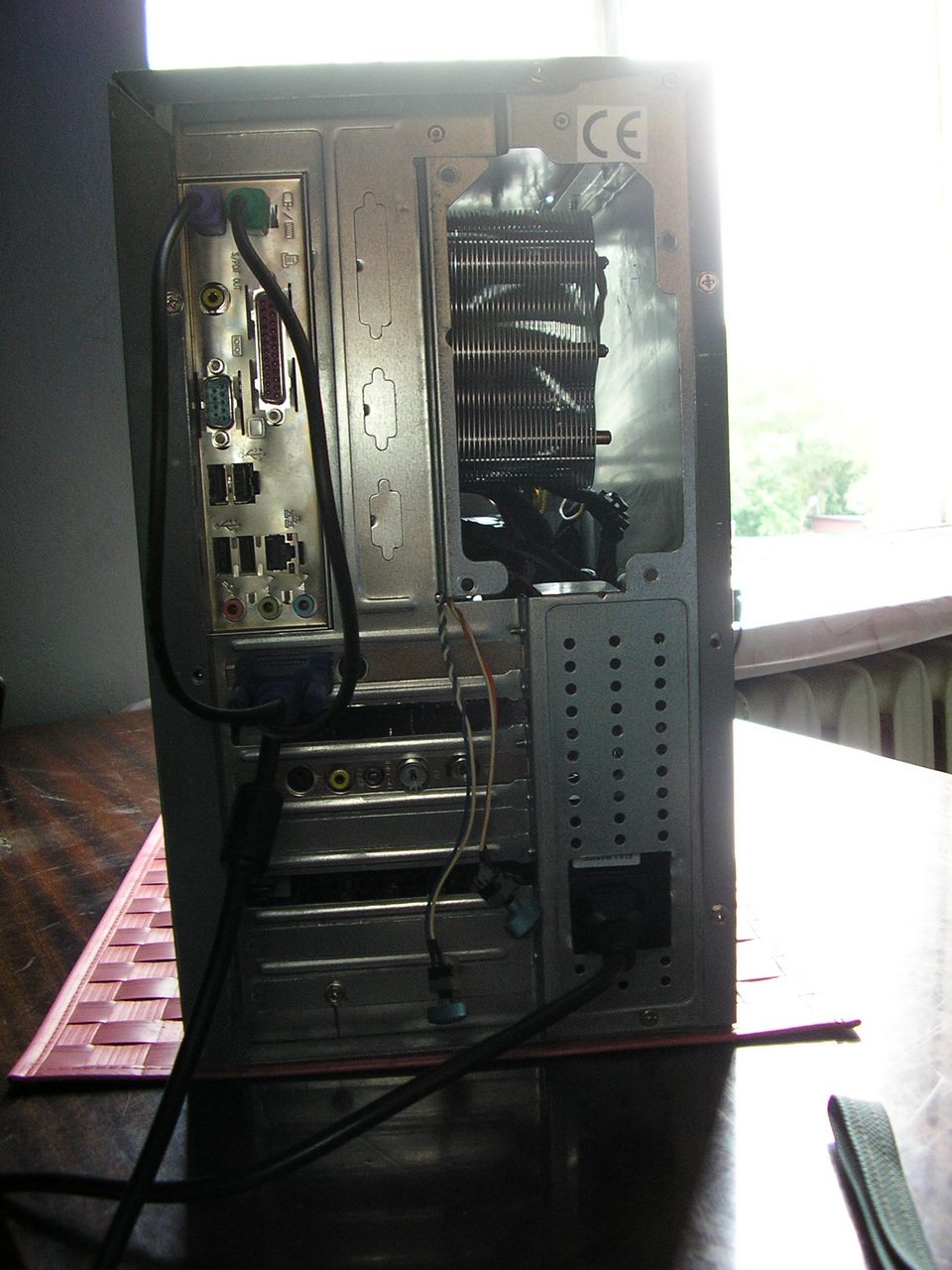

Август 2007: первая инкарнация с двухкаскадной виброизоляцией

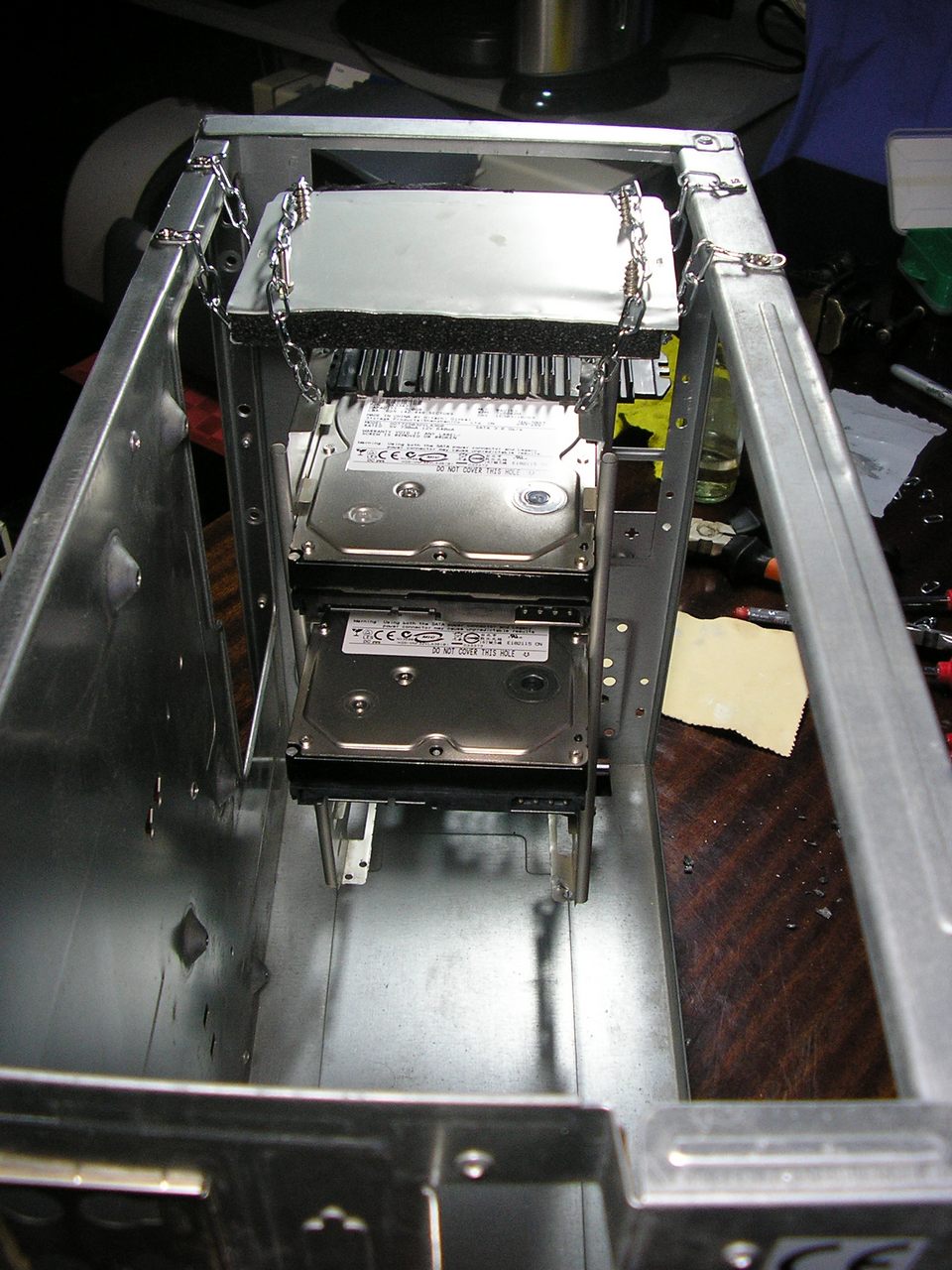

Это был забавный эксперимент с системой двухкаскадной виброизоляции жестких дисков. Я тогда учился в Акустическом Институте им. Андреева и в соответствии с духом отечественной науки решил применить весь чрезмерный багаж полученных теоретических знаний для создания невообразимой практической фигни. Ну, то есть да: двухкаскадная виброизоляция с прослойкой из какого-то добытого мною специального мегаматериала, подвешенная на токопроводящих цепях (заземление + дополнительное вибропоглощение) это конечно очень круто (сразу после сборки корпус действительно вообще не вибрировал), только вот через год материал сжался под весом винтов, да и диски было добавлять шибко неудобно. А потом появился Scythe Hard Disk Stabilizer .

AINUR_2007-08_01.jpg: 1280x960, 159k (2007-05-01, 12:58) AINUR_2007-08_02.jpg: 960x1280, 105k (2007-05-01, 14:24) AINUR_2007-08_03.jpg: 1280x960, 187k (2007-05-01, 21:48) AINUR_2007-08_04.jpg: 960x1280, 192k (2007-05-01, 22:49) AINUR_2007-08_05.jpg: 1280x960, 184k (2007-05-01, 23:56) AINUR_2007-08_06.jpg: 960x1280, 199k (2007-05-02, 00:56) AINUR_2007-08_07.jpg: 1280x960, 192k (2007-05-01, 23:57) AINUR_2007-08_08.jpg: 1280x960, 204k (2007-05-01, 23:58) AINUR_2007-08_09.jpg: 1280x960, 242k (2007-05-02, 00:46) AINUR_2007-08_10.jpg: 960x1280, 332k (2007-05-02, 00:47) AINUR_2007-08_11.jpg: 1280x960, 217k (2007-05-02, 00:55) AINUR_2007-08_12.jpg: 1280x960, 257k (2007-05-02, 00:55) AINUR_2007-08_13.jpg: 1280x960, 265k (2007-06-10, 12:43) AINUR_2007-08_14.jpg: 1280x960, 227k (2007-06-10, 12:45) AINUR_2007-08_15.jpg: 960x1280, 177k (2007-06-10, 13:46) AINUR_2007-08_16.jpg: 960x1280, 136k (2007-06-10, 12:49) AINUR_2007-08_17.jpg: 960x1280, 165k (2007-06-10, 13:50)

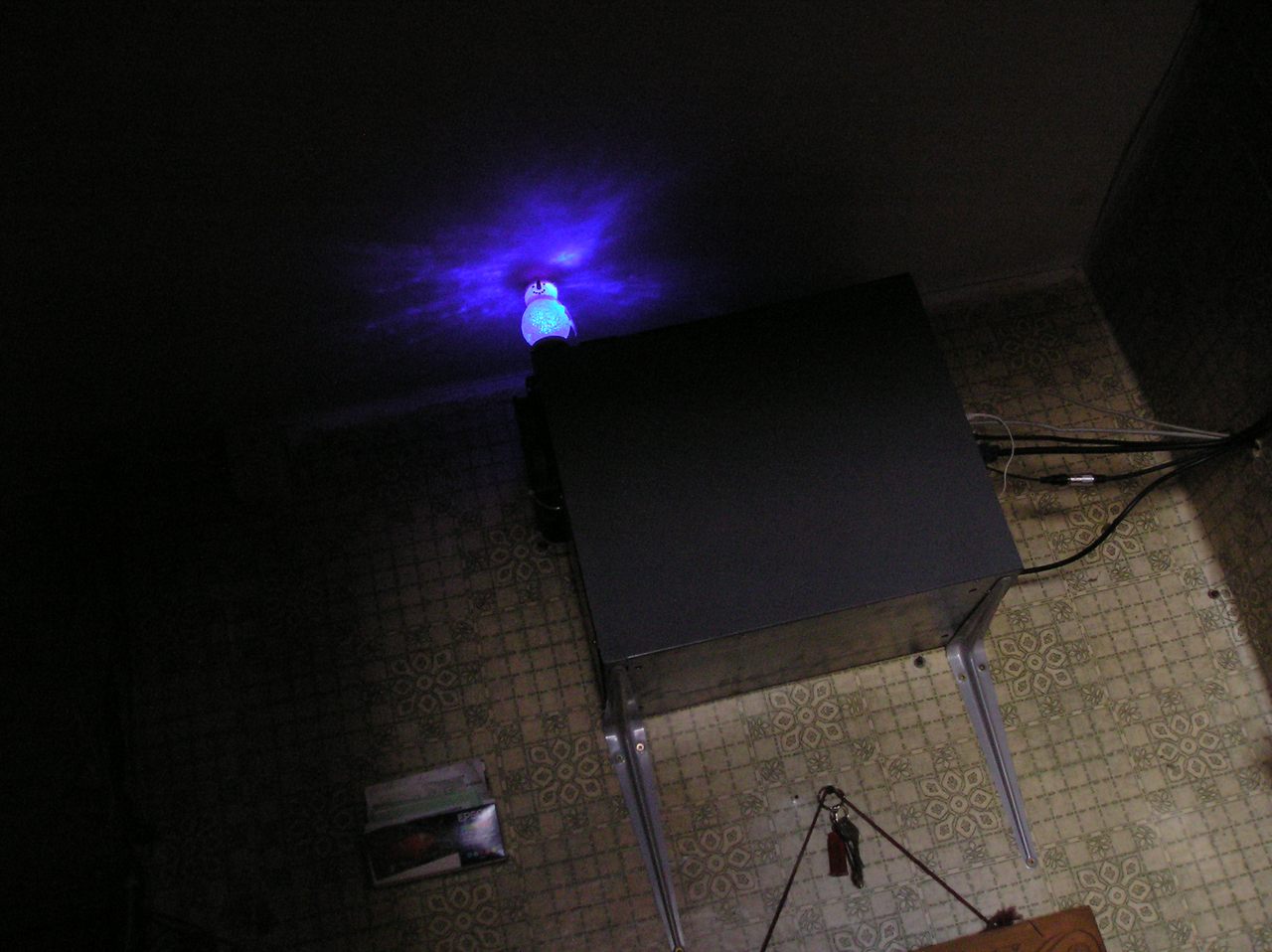

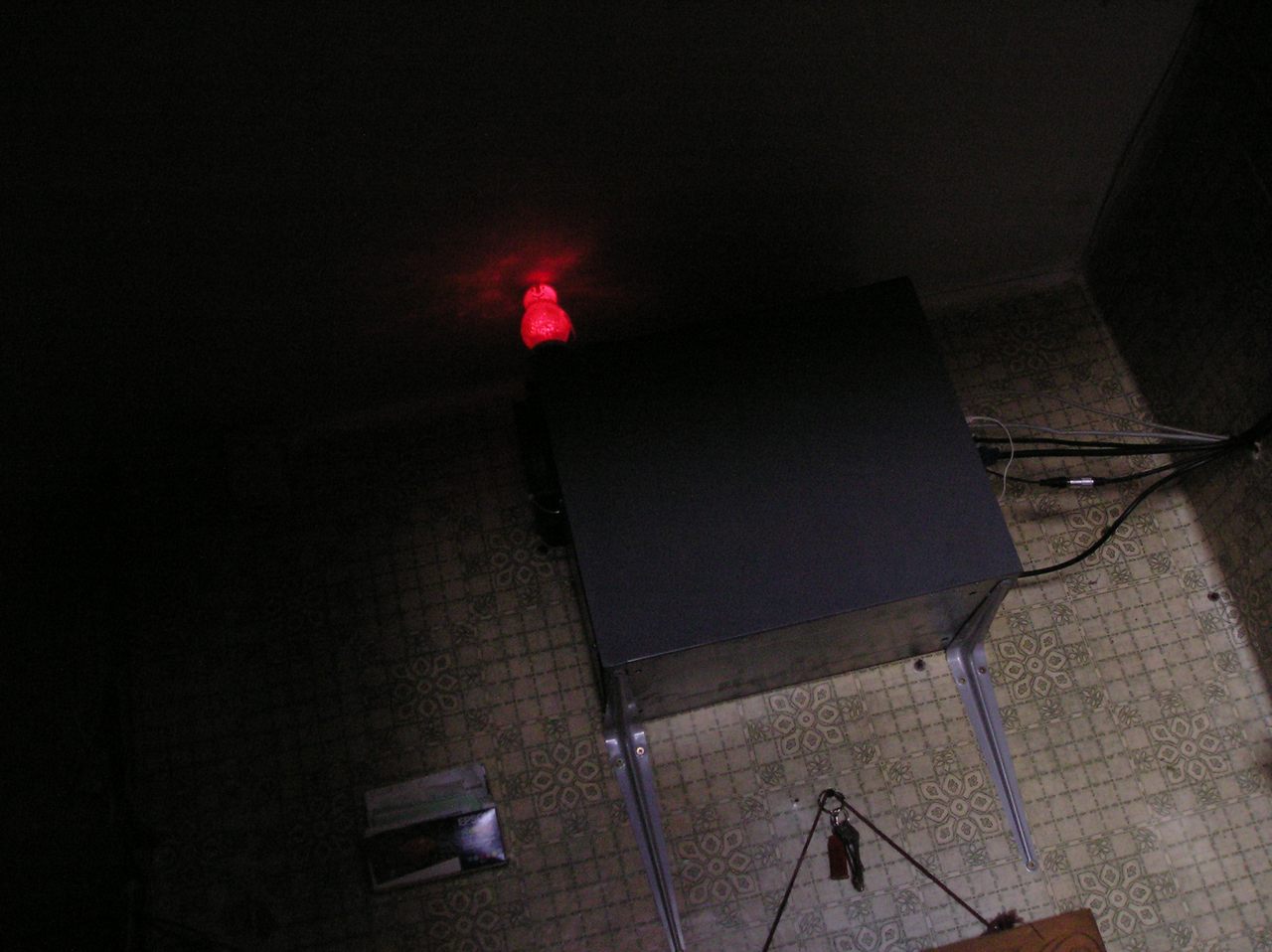

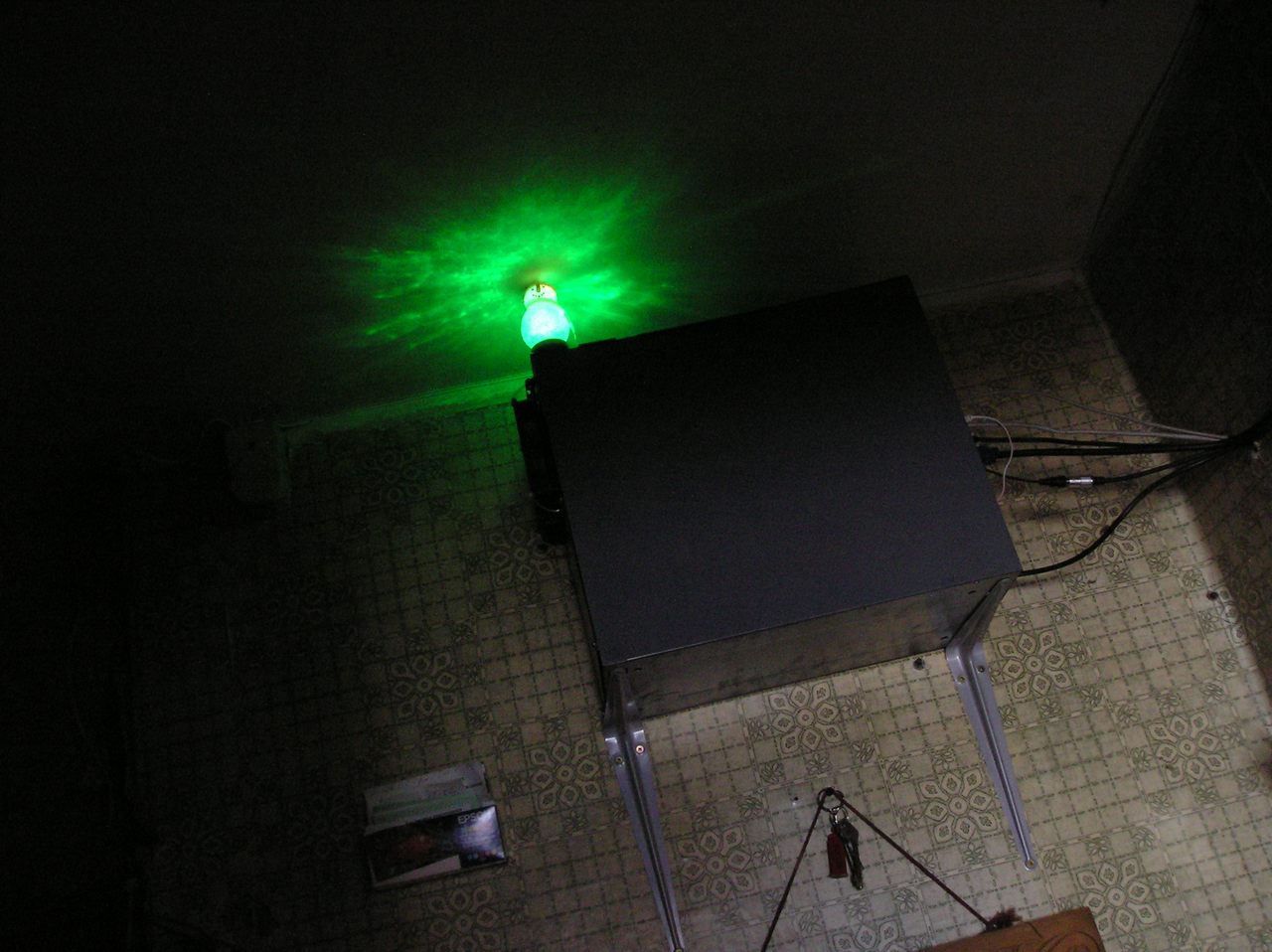

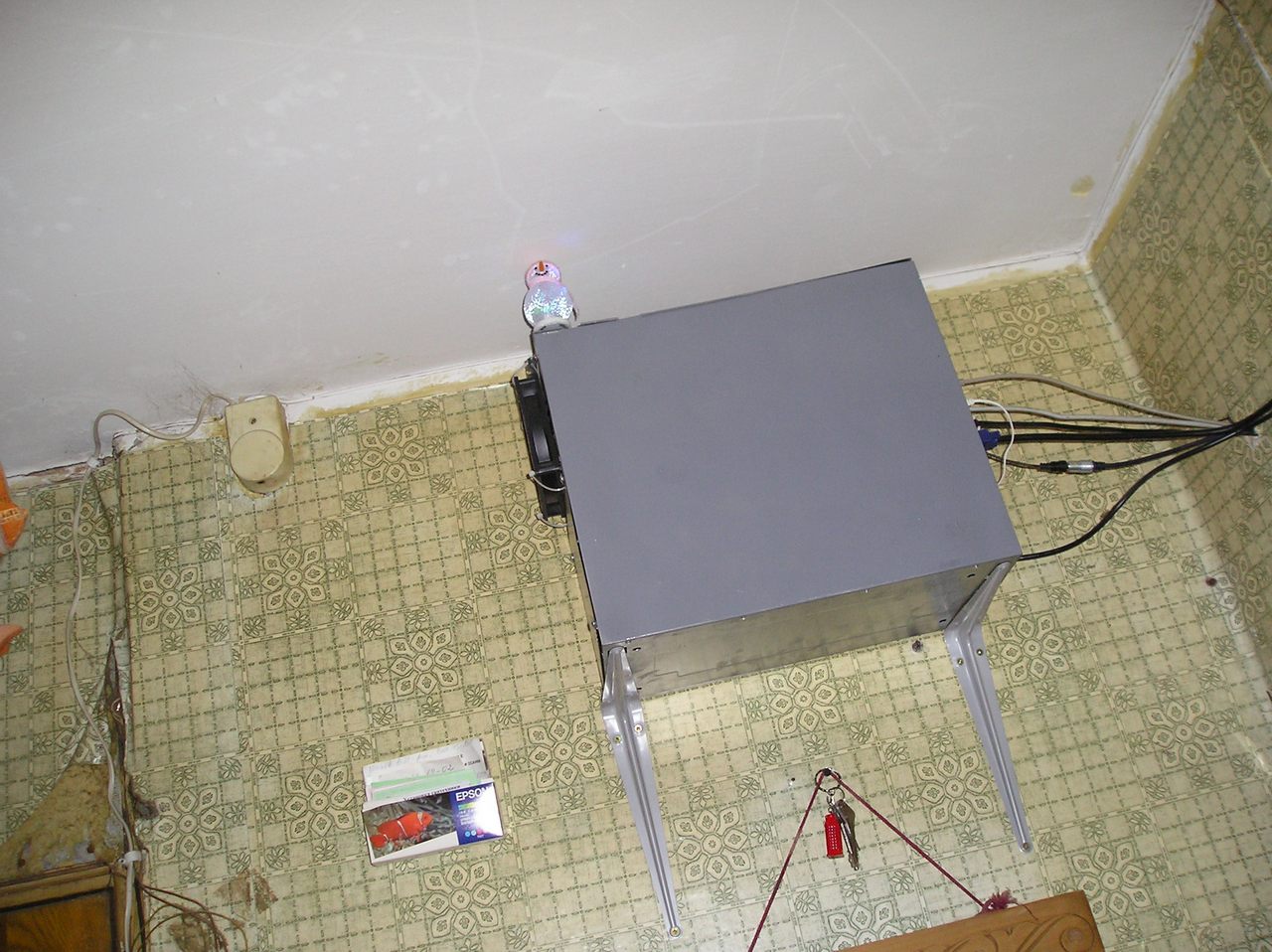

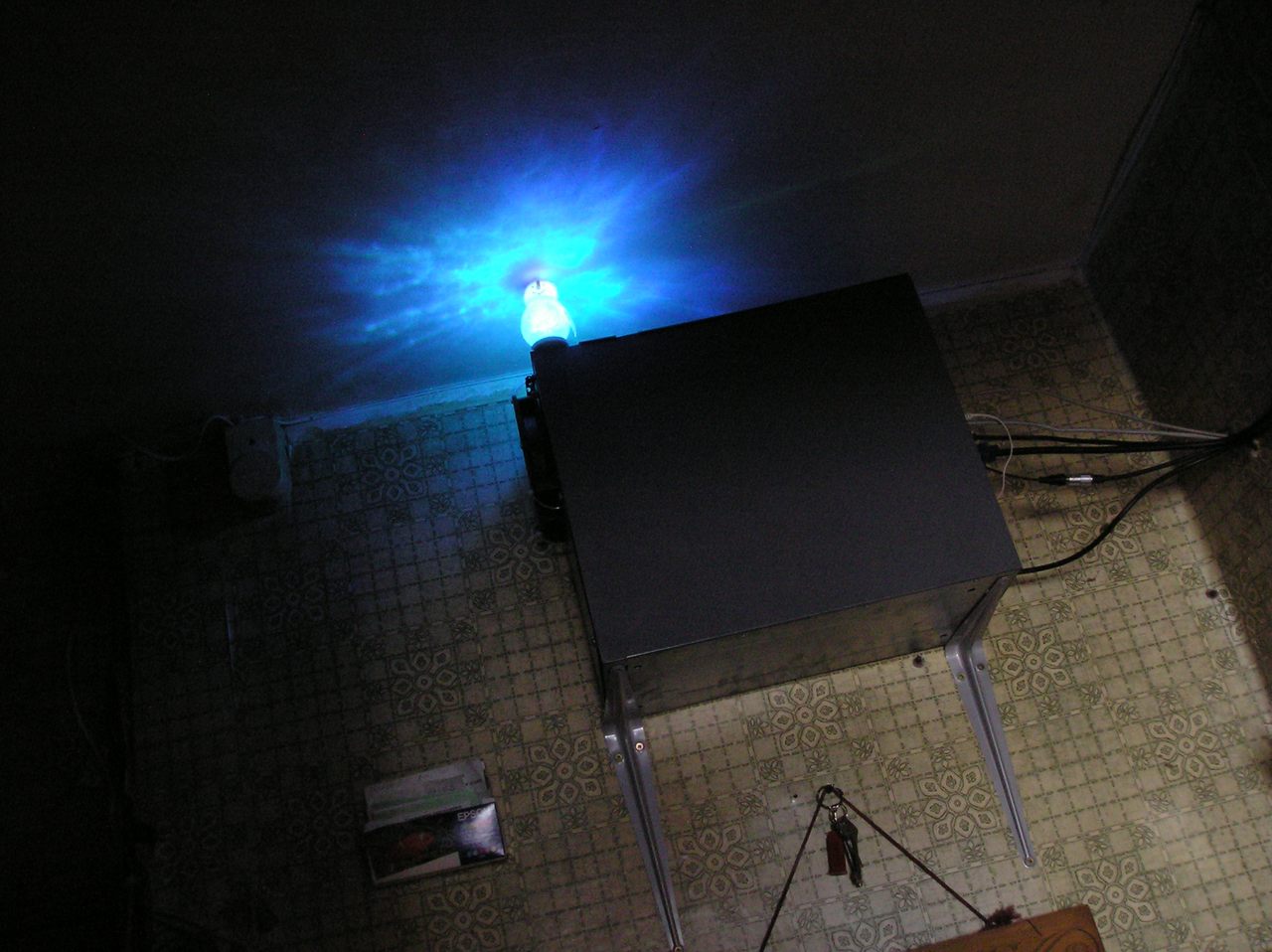

Январь 2008:

AINUR_2008-01_01.jpg: 1280x958, 209k (2008-01-20, 14:49) AINUR_2008-01_02.jpg: 1280x958, 154k (2008-01-20, 14:50) AINUR_2008-01_03.jpg: 1280x958, 141k (2008-01-20, 14:50) AINUR_2008-01_04.jpg: 1280x958, 148k (2008-01-20, 14:50) AINUR_2008-01_05.jpg: 1280x958, 136k (2008-01-20, 14:51)

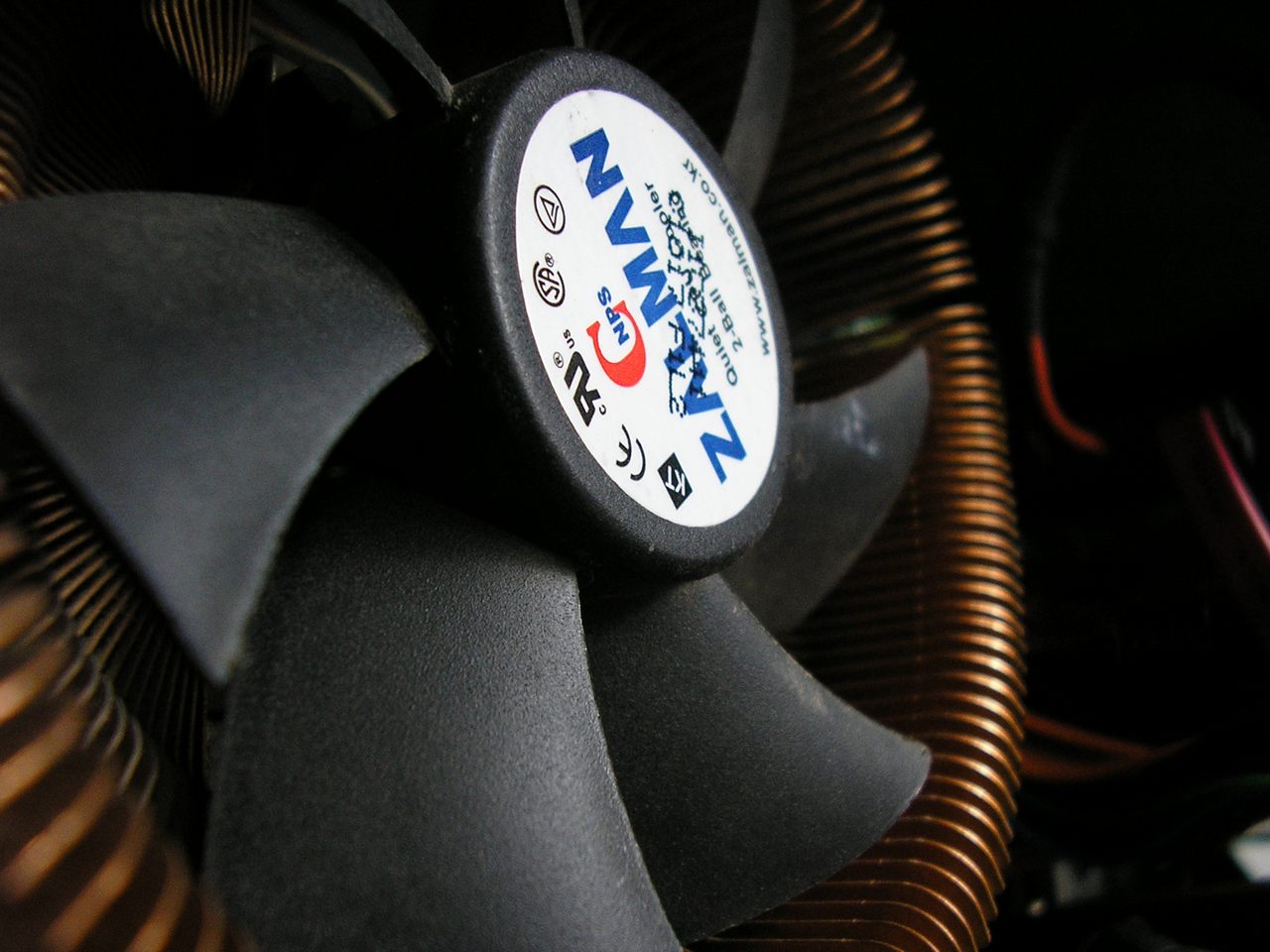

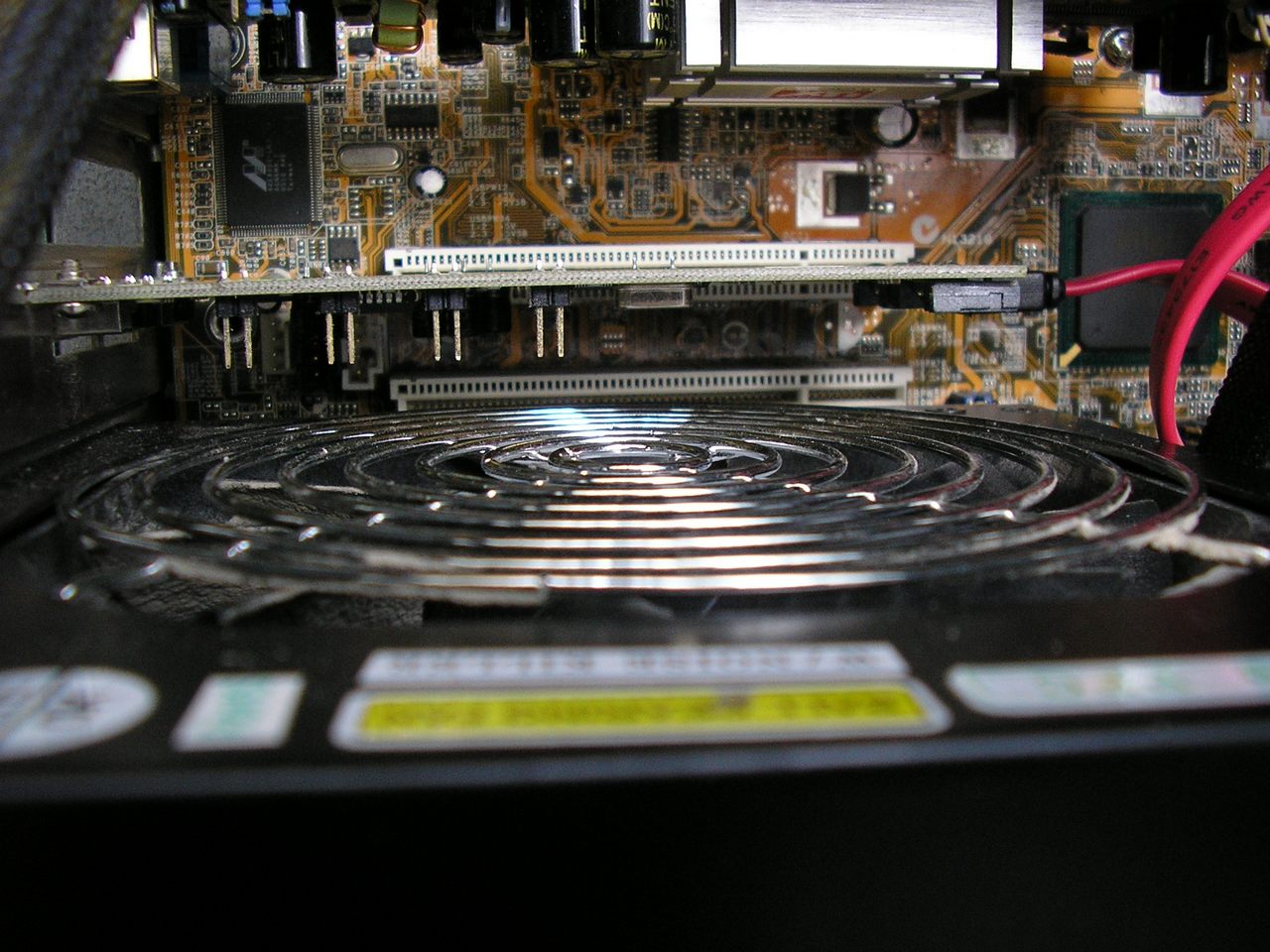

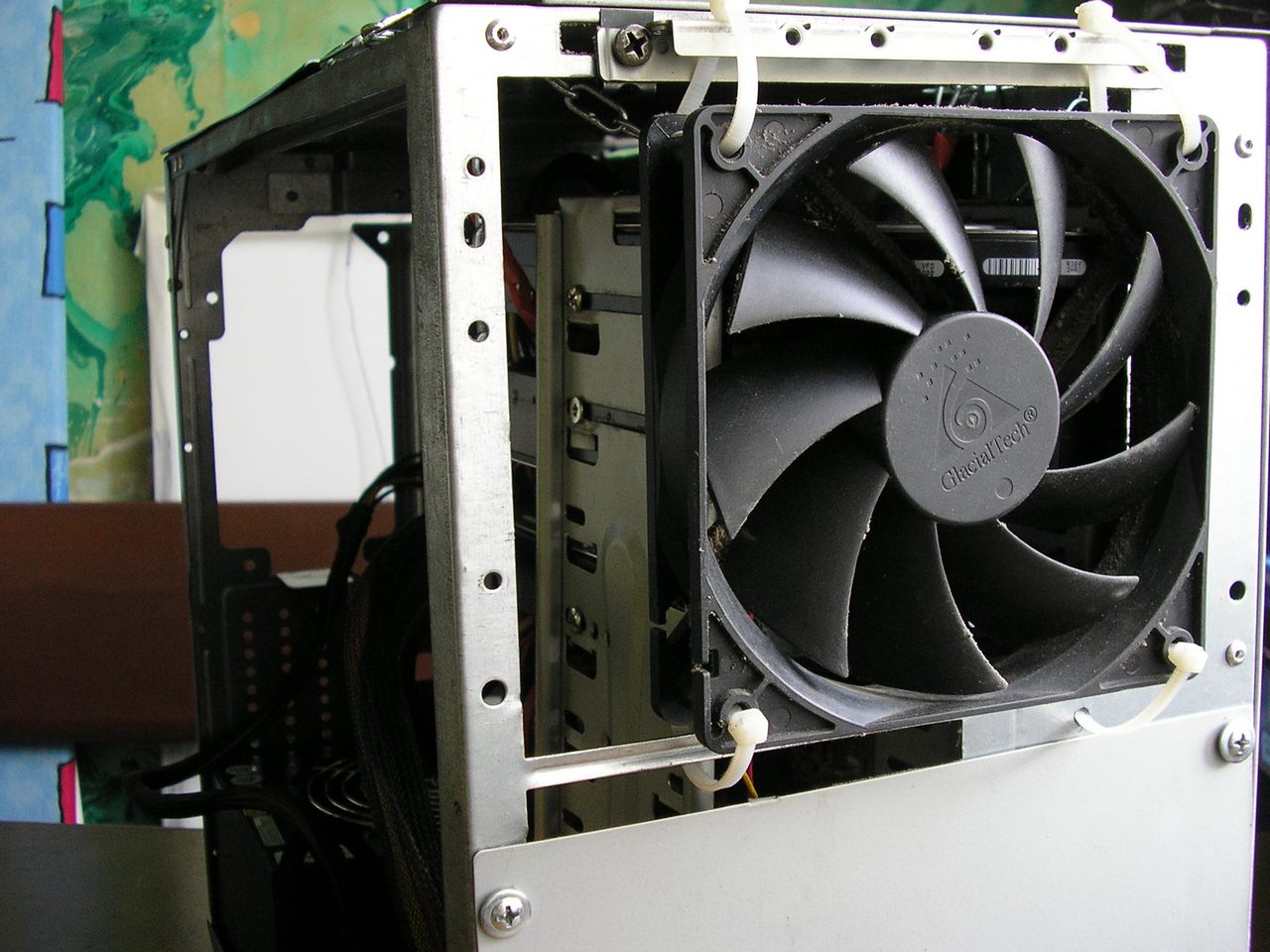

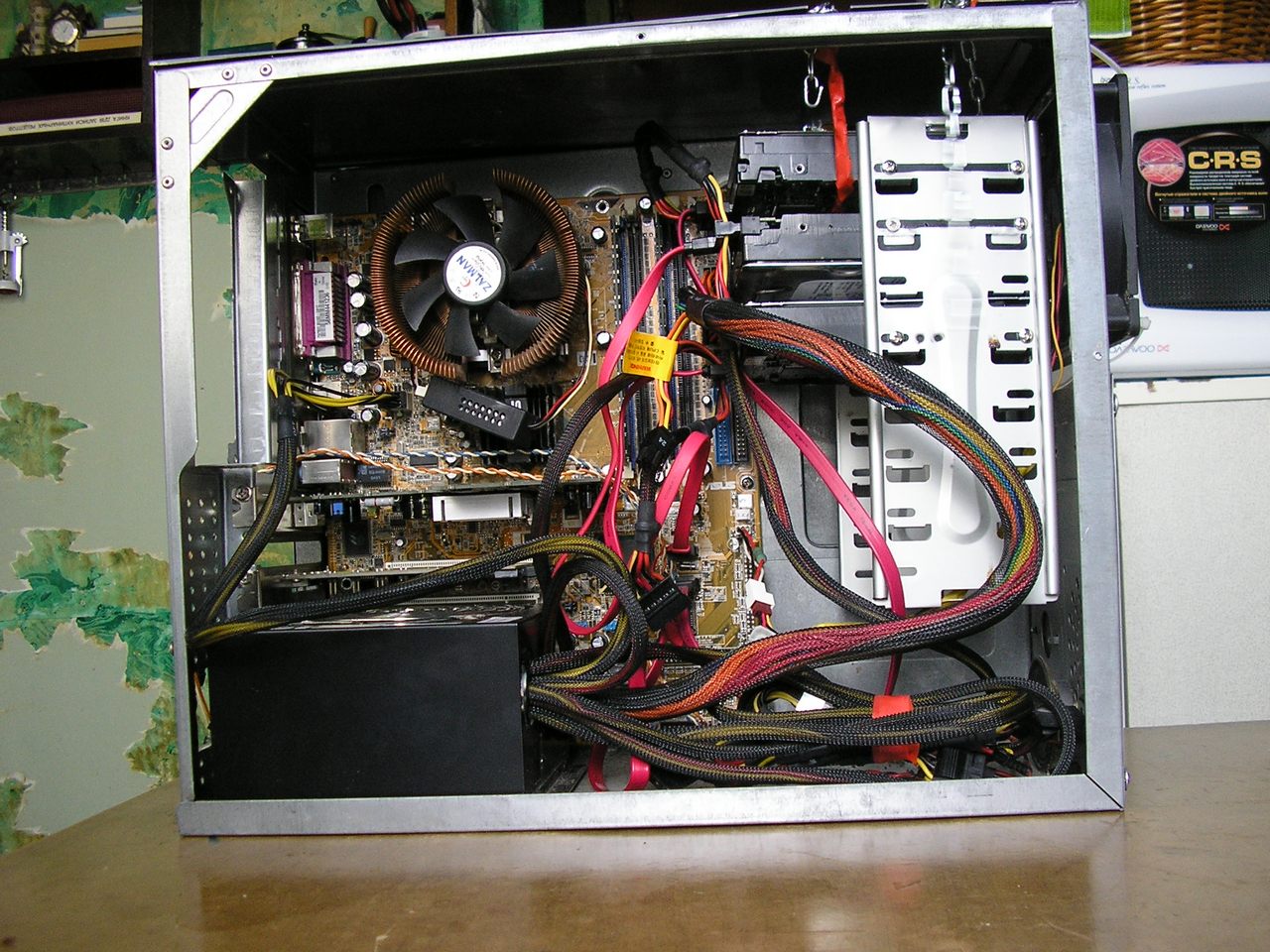

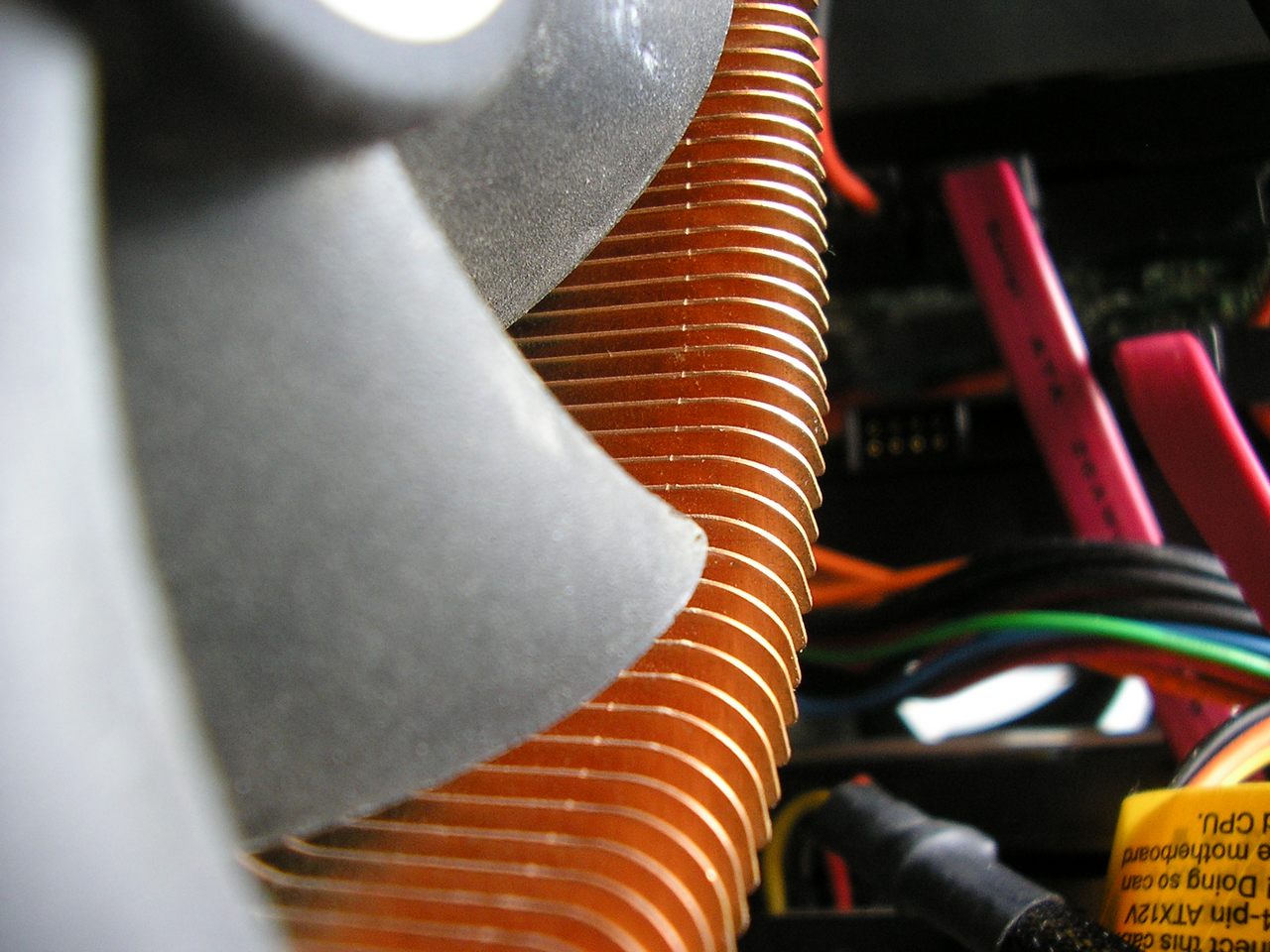

Август 2008: убираем двухкаскадную виброизоляцию :)

AINUR_2008-08_01.jpg: 1280x960, 264k (2003-12-31, 23:00) AINUR_2008-08_02.jpg: 1280x960, 183k (2003-12-31, 23:00) AINUR_2008-08_03.jpg: 1280x960, 165k (2003-12-31, 23:00) AINUR_2008-08_04.jpg: 1280x960, 143k (2003-12-31, 23:00) AINUR_2008-08_05.jpg: 1280x960, 205k (2003-12-31, 23:00) AINUR_2008-08_06.jpg: 1280x960, 260k (2003-12-31, 23:00)

фотографии сделаны с помощью Olympus C310-Zoom

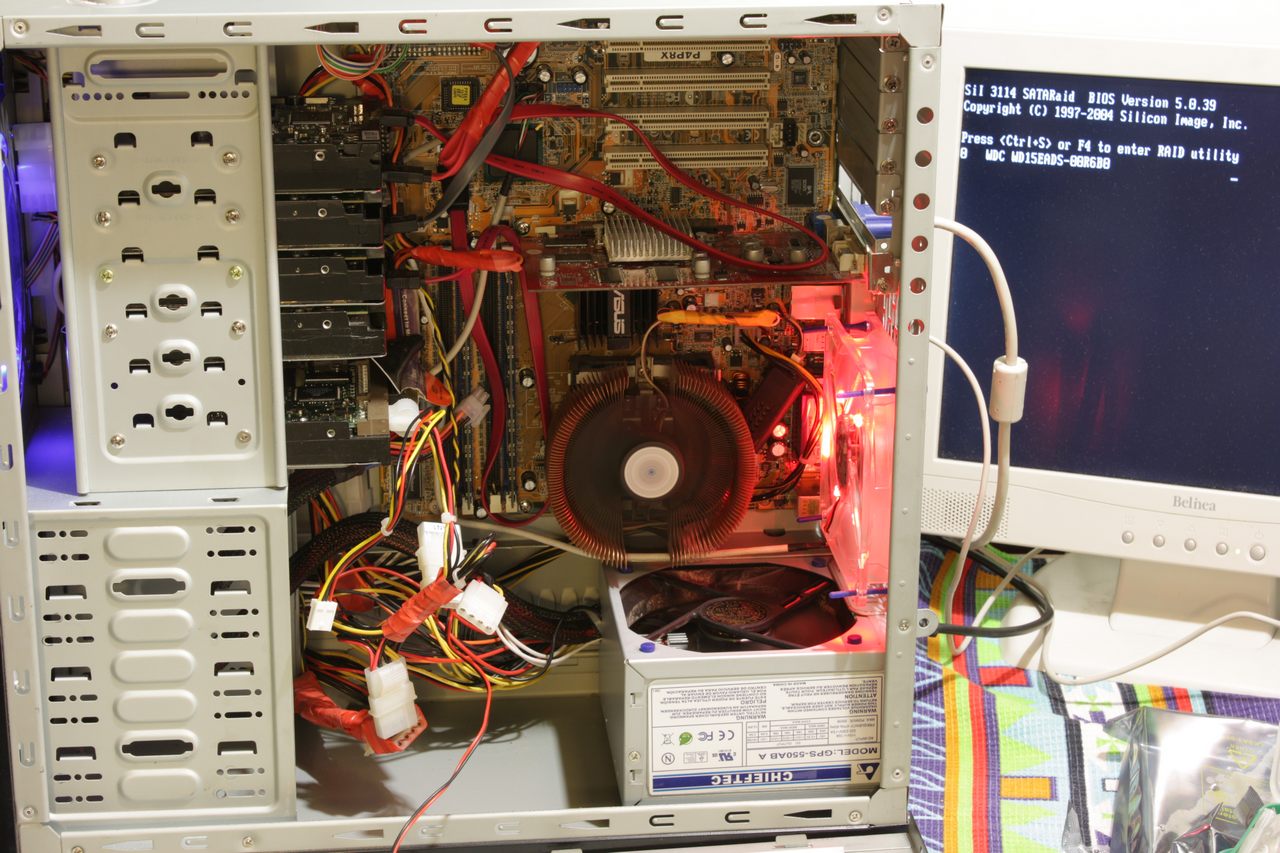

Ноябрь 2009: поменял вообще корпус на стандартный

AINUR_2009-11.jpg: 1280x853, 218k (2008-11-02, 22:20)

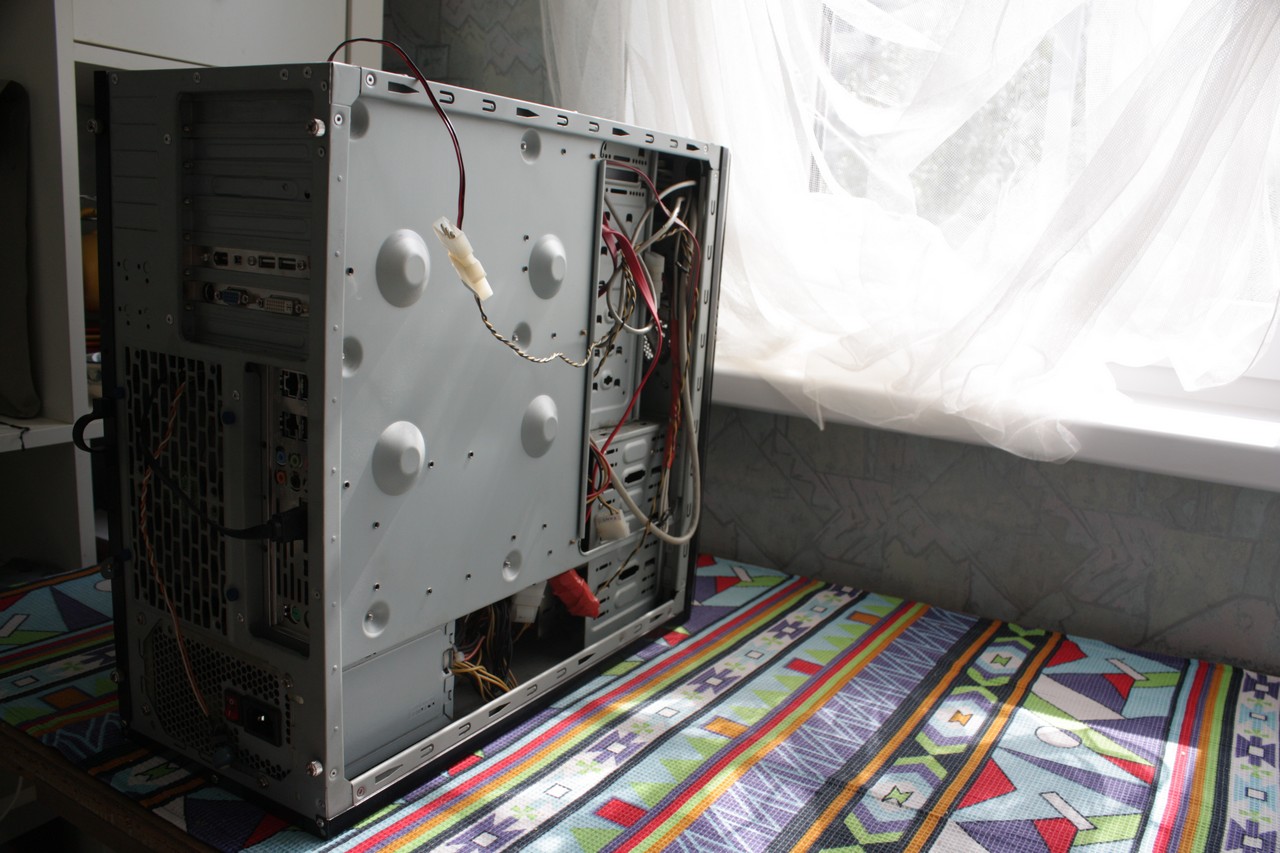

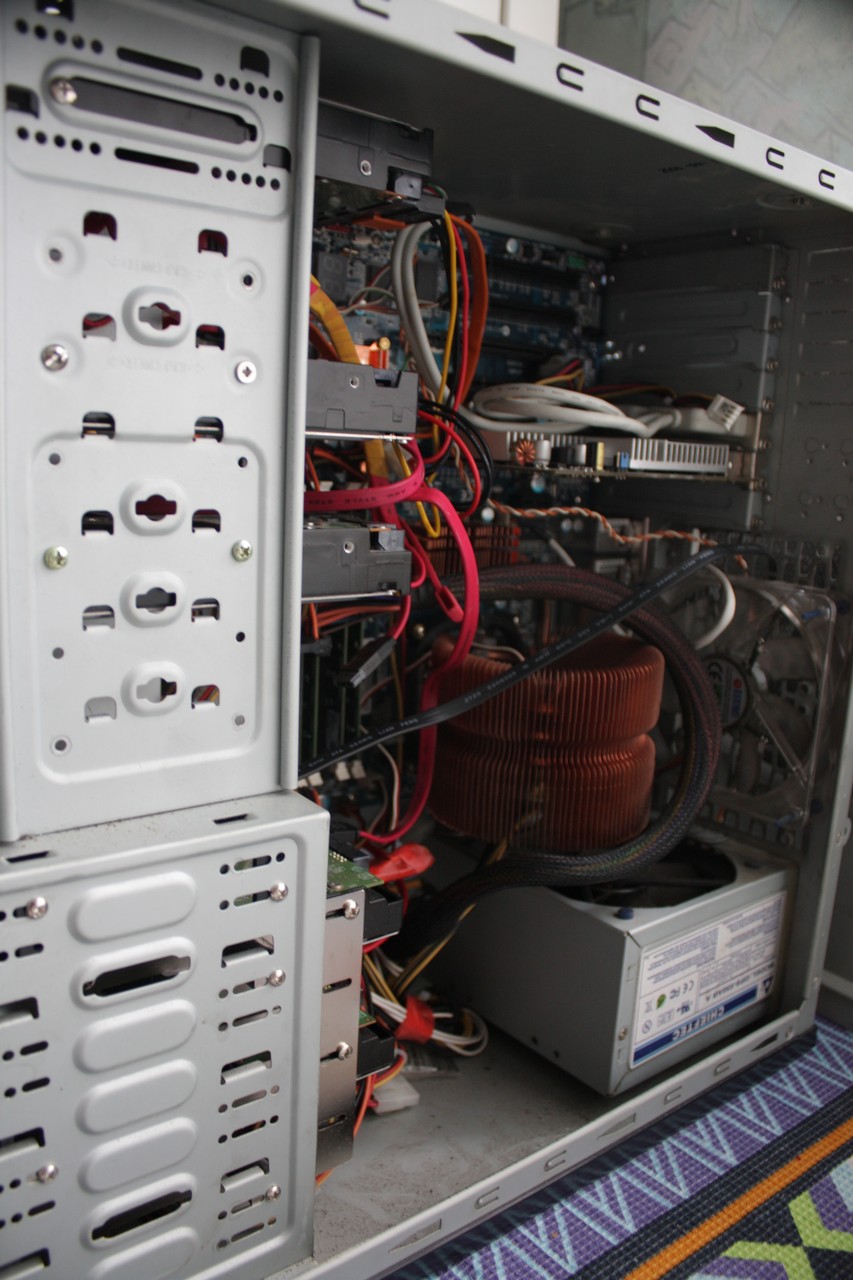

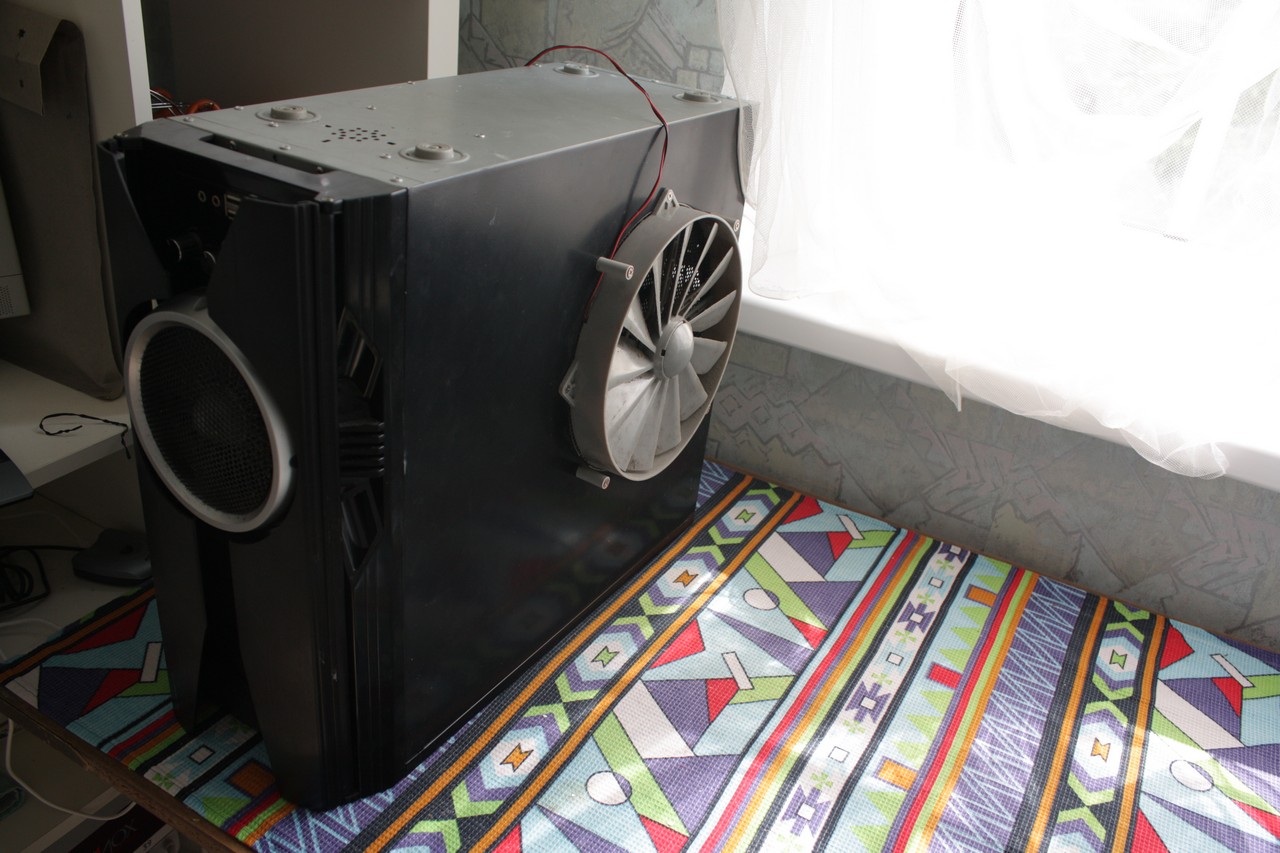

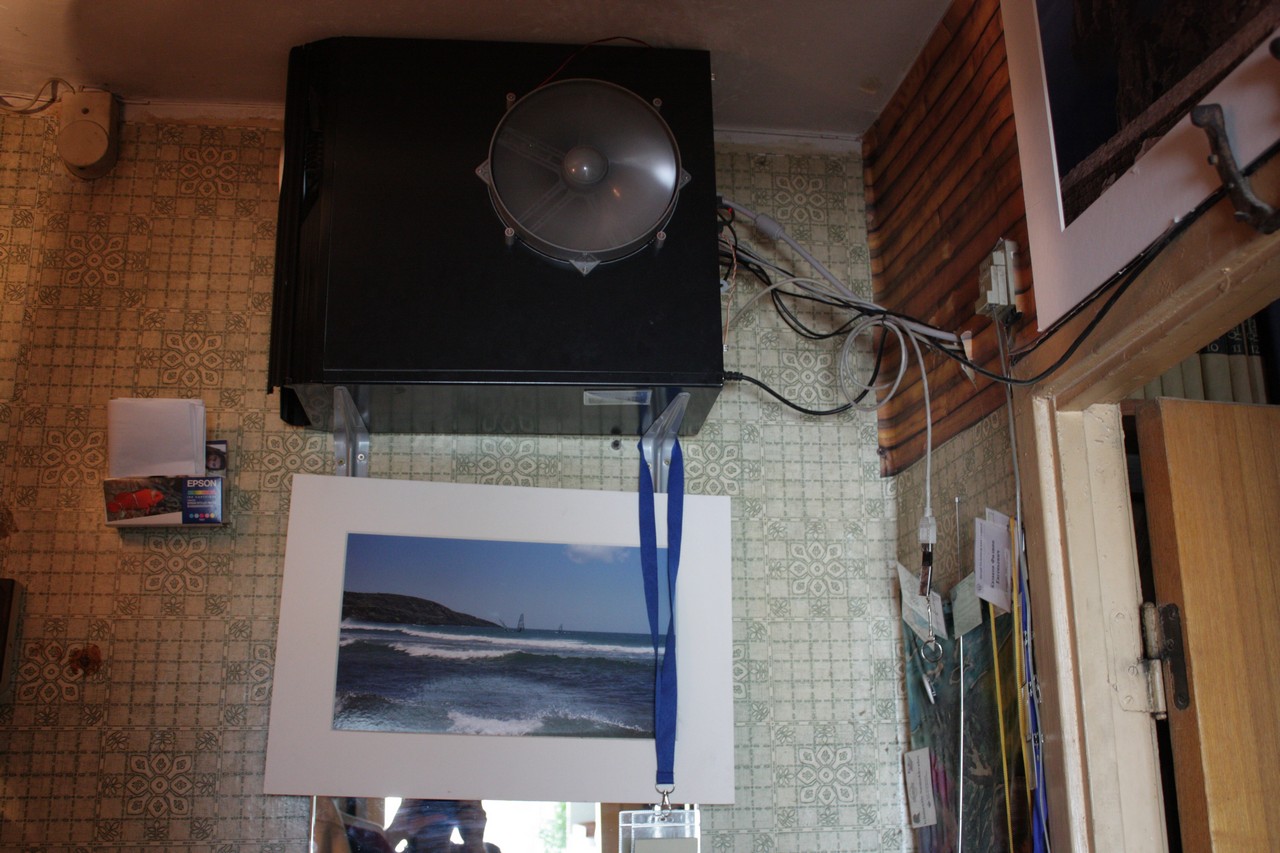

Май 2012: поменял платформу на более современную

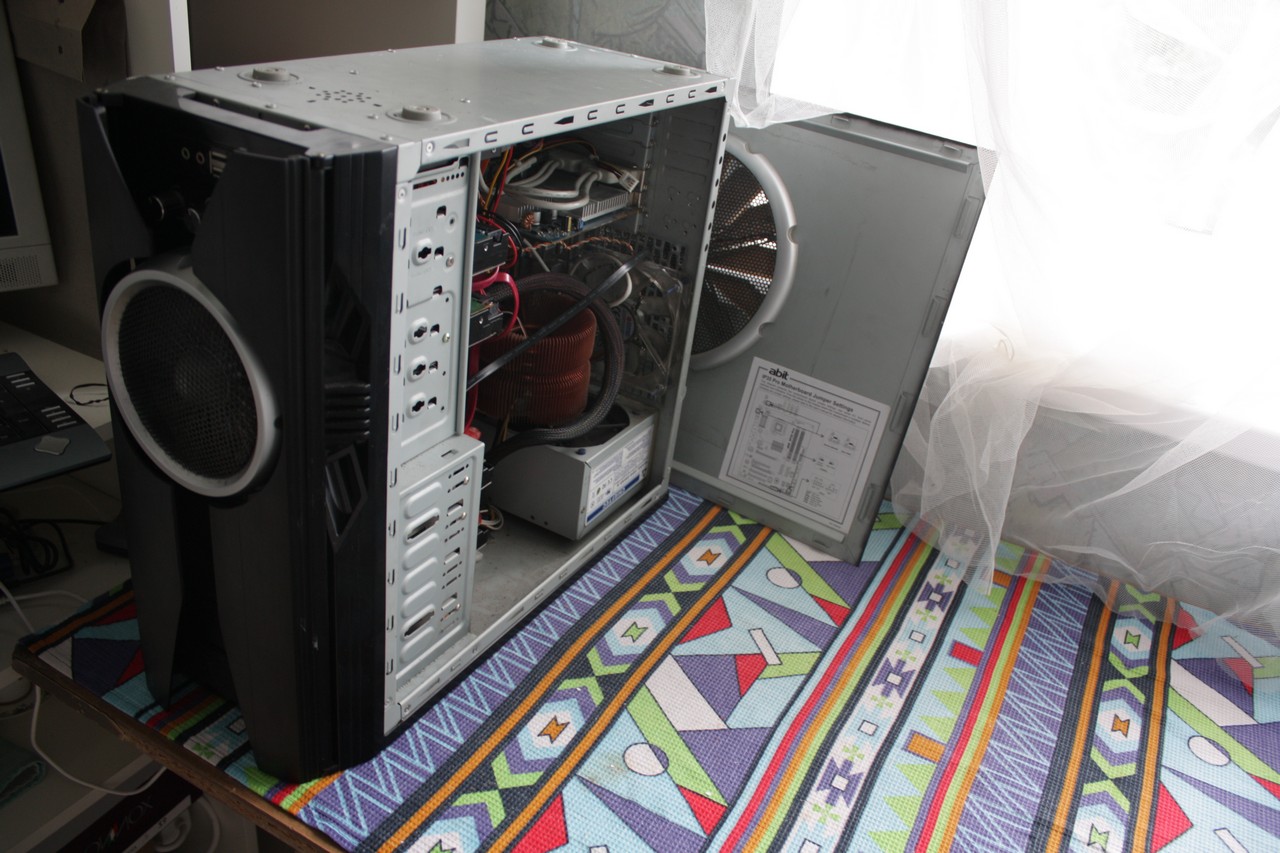

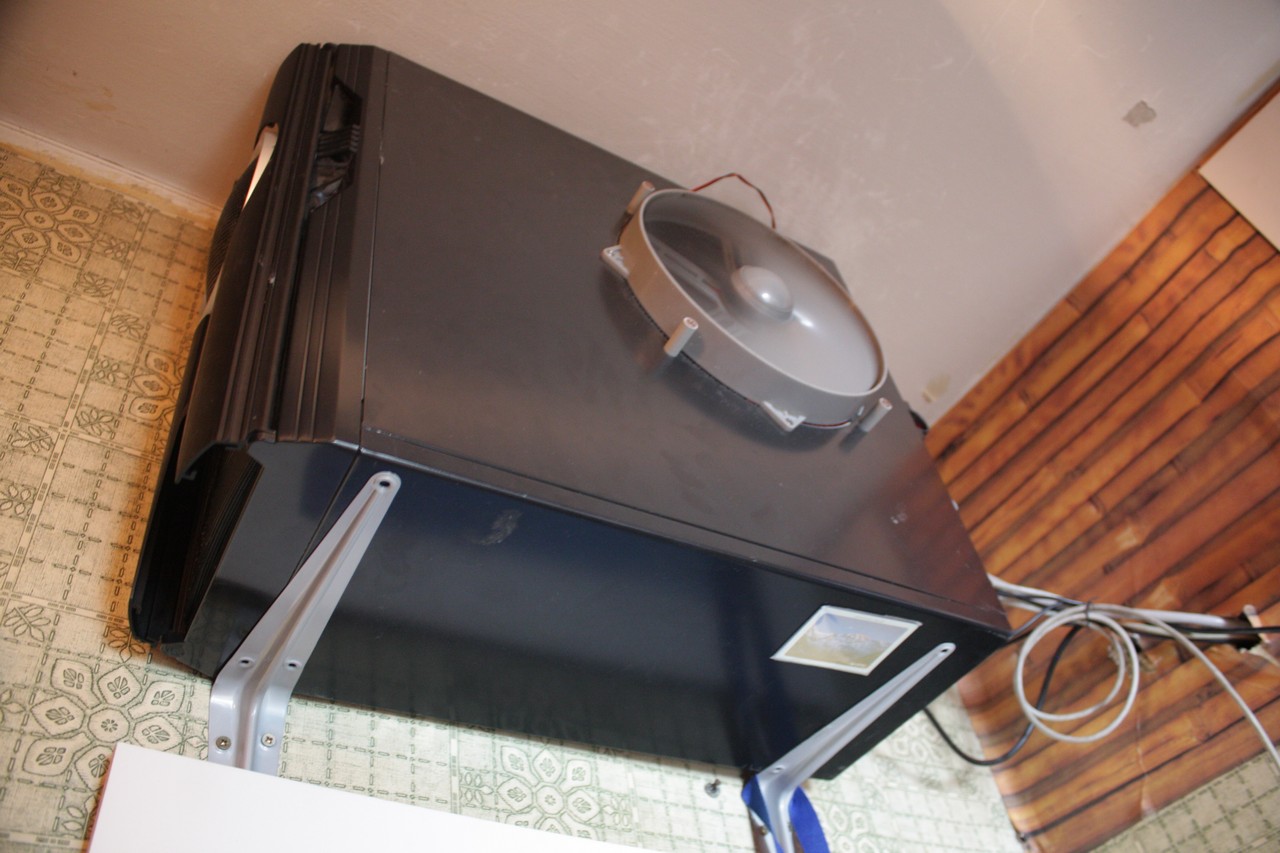

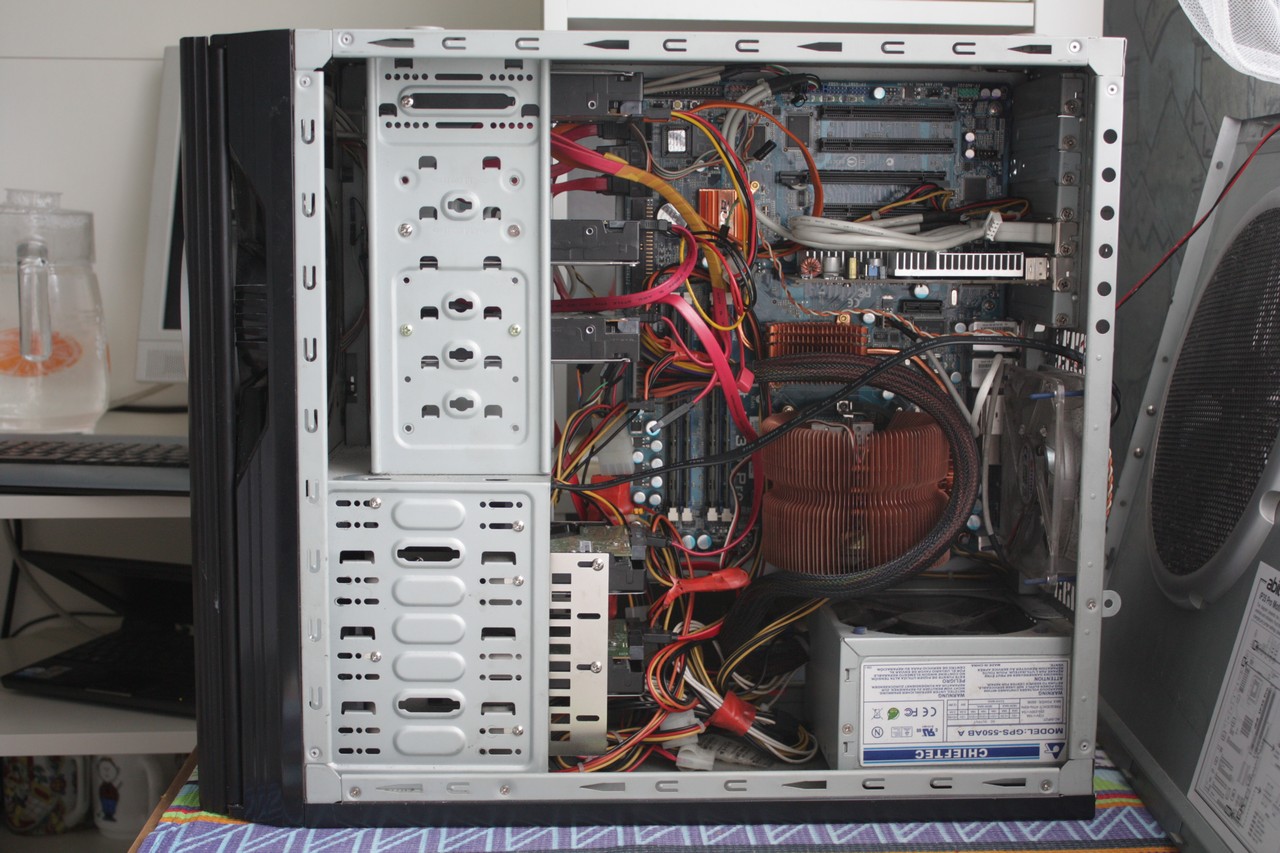

AINUR_2012-05_001.jpg: 1280x853, 242k (2012-06-02, 16:05) AINUR_2012-05_002.jpg: 1280x853, 197k (2012-06-02, 16:05) AINUR_2012-05_003.jpg: 1280x853, 266k (2012-06-02, 16:05) AINUR_2012-05_004.jpg: 853x1280, 213k (2012-06-02, 16:05) AINUR_2012-05_005.jpg: 1280x853, 248k (2012-06-02, 16:05) AINUR_2012-05_006.jpg: 1280x853, 229k (2012-06-02, 16:05) AINUR_2012-05_007.jpg: 1280x853, 229k (2012-06-02, 16:05)
