AHILL

основной рабочий компьютер

Автор: Филипп Казаков | 2007-08-31 | просмотров 4201
Тэги

Основной рабочий компьютер, сердце студии, используется для веб-разработки, видеомонтажа, домашнего кинотеатра, игр (теоретически :))

Функциональность

Конфигурация

актуальность: 31 марта 2013 года

Системный блок:
КомплектующееОписание
корпусCoolerMaster HAF
блок питанияCorsair TX650M
материнская платаGigabyte p35-ds3p
процессорIntel Core2Quad Q9300 2500MHz
охлаждениеScythe Ninja3 SCNJ-3000 , Titan 120 мм., два 200 мм. вентилятора: с лицевой стороны на вдув, сверху на выдув
память8GB DDR2 PC2-6400 (Patriot, 4x2GB)
видеоподсистемадве Gigabyte nVidia GeForce GTS450  1024Mb, GDDR5, частоты ярда/памяти: 830MHz/900MHz
жесткие диски128GB Plextor PX-128M5S , 80GB SSD Intel X25-M , 1500GB Seagate Barracuda LP ST31500541AS  2000GB WDC WD20EARS-00S8B1
DVDsPioneer DVR-111D IDE, Asus DRW-2014, и еще один какой-то :)
платы расширениясетевая карта Corega PCI-GT 1 Gigabit
Периферия
мониторыViewSonic VP231wb , 23", 1920x1200; Аchieva Shimian qh270, 27", 2560x1440, Acer G245GQ, 24", 1920x1080
проекторSanyo PLV-Z1  с лампой poa-lmp54
устройства вводаклавиатура Logitech Cordless Keyboard; мышь Logitech G700 ; мышь Logitech Cordless MouseMan Optical  (первая в своем роде оптическая беспроводная мышь); джойстик Logitech Freedom 2.4; руль Logitech G25 ; пульт Microsoft Remote Control
акустикаусилитель Yamaha RX-V367 ; сабвуфер Yamaha YST-SW215 ; пассивные трехполосные стереоколонки AKAI AC-A100L (начало 80-х годов)
разноеИБП Powercom BNT 1000AP ; принтер Samsung CLP-320 ; сканер EPSON Perfection 4490 ; роутер TP-LINK WR1043ND

Приблизительная стоимость современного железа аналогичного класса при единовременной покупке (расчет сделан в мае 2013 года):

  • Системный блок: 7500 (корпус) + 4000 (БП) + 4000 (мат. плата) + 6000 (процессор) + 50 (кулер) + 3000 (память) + 2x3500 (видеокарты) + 5500 (SSD) + 3000 (HDD) + 50 (мелочевка) = 41 Это, вероятно, и есть стоимость отличного многоцелевого системного блока.
  • Периферия: 21000 (проф. брендовый монитор 23" на IPS матрице) + 15000 (27" IPS корейский) + 5000 (24" дешевый) + 15000 (проектор дешевый) + 2000 (клавиатура) + 3000 (мышь) + 1500 (джойстик) + 8000 (руль) + 500 (пульт) + 10000 (усилитель) + 6000 (саб) + 8000 (колонки) + 4000 (ИБП) + 6000 (принтер) + 15000 (сканер) + 1500 (роутер) = 121,5 А это стоимость оборудования профессиональной многоцелевой домашней студии. Вот так-то!

Впрочем, если не гнаться за новинками и хладнокровно поэтапно подходить к процессу оборудования студии, можно снизить затраты раза в 2-3. У меня больше половины устройств куплены на вторичном рынке, а половина от оставшихся - через 1-2 года после пика их популярности по заметно более низким ценам.

Кому-то может показаться, что стоимость периферии завышена, т.к. далеко не всем нужны, например, профессиональный сканер, проектор, составная акустическая система и руль; однако в противовес этим излишествам в расчете не учтены расходные материалы на коммутацию, резервные запчасти (и целый резервный ноутбук, между прочим), мелкие дополнительные аксессуары (флэшки, переносные жесткие диски), затраты на работы по установке, коммутации и тонкой настройке всего этого (а это недели две времени минимум).

Система охлаждения

Температуры и настройки SpeedFan
ЭлементБез нагрузкиПод нагрузкойt-реакции: ускорениеt-реакции: max speed
Core 0 (самое горячее ядро)55686875
System (мат. плата)51555660
GPU46/5268/666975
HDD35364350

При стандартной нагрузке на все четыре ядра и обе видеокарты (WorldCommunityGrid) система охлаждения работает в пограничном состоянии на гране перехода в режим ускорения, преимущественно в тихом режиме. На максимальный режим система не переходит.

Самое "проблемное" место - процессор. Приведенная температура - это температура самого горячего ядра, полученная прямо от процессора (а не от материнской платы). Эта температура может и должна быть выше, чем температура крышки термораспределителя, указанная в спецификациях на ark.intel.com (t-case). Например, t-case предельная для процессора Core2Quad Q9300 - 71.4 градуса, а температура ядра, если верить Tom's Hardware , составляет 100 градусов.

Кроме того, предельная температура - это та, при которой включается механизм термозащиты, но еще не та, при которой происходит физическое разрушение полупроводника. Таким образом, при текущей конфигурации системы охлаждения остается еще существенный "запас прочности", можно и разогнать :)

Скорости вращения вентиляторов
Кулерминимальный режим (%/RPM)ускоренный режим (%/RPM)
Titan 120 мм. (CPU, настроен вручную через переменный резистор)~800 RPM
Scythe 120 мм. (выхлоп, комбо: переменный резистор + SpeedFan)40/74060/1070
Фронтальный 200 мм.50/40080/580

Дисковая подсистема

128GB:Windows XP ~ 39 GBWindows 7 ~ 80 GB
80GB:Vork ~ 80 GB
1500GB:Backup ~ 900 GBGames ~ 100 GBVideo ~297 GB
4GB:4 GB RAM-Drive (для XP)

Особенности

Проблема с материнской платой ( http://www.gigabyte.ru/forum/viewtopic.php?t=35388  ):

Имеется плата GA-P35-DS3P (rev 1.0), в которой имеет место заикание звука при использовании дополнительных Sata-контроллеров с не ATAPI-устройствами (как интегрированного в плату, так и внешних PCI).

Проблема связана c DPC Latency и описана на зарубежных форумах: здесь, здесь и вот здесь.

Проблема, насколько я понял, присуща многим родственным платами на чипсете P35, и иногда решается прошивкой последней беты BIOS, иногда удивительными шаманскими методами.

В моем случае на GA-P35-DS3P (rev 1.0) я пробовал версии BIOS F4, F6 и последний F12 и некоторые шаманские методы вроде отключения энергосбережения CPU и легкую модуляцию частоты шины PCI-E. Ничего не помогло.

Порты и адреса

Адрес: 192.168.1.2, 192.168.0.2

  • XAMPP: 8888
  • RDP: default + 1

История в фото:

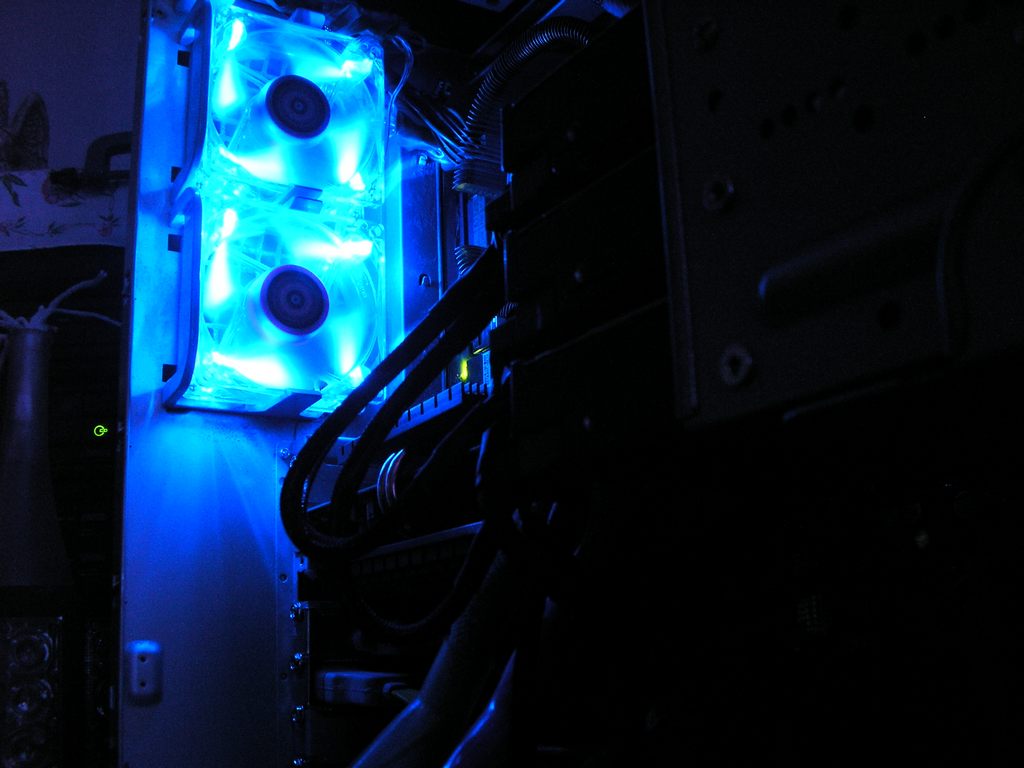

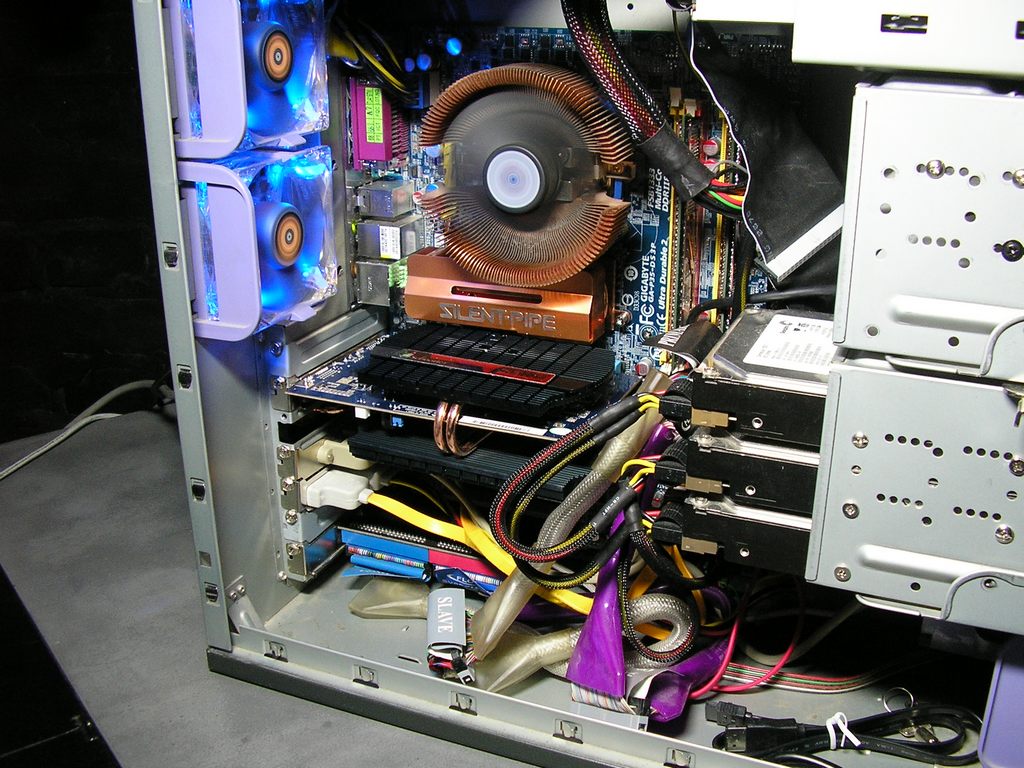

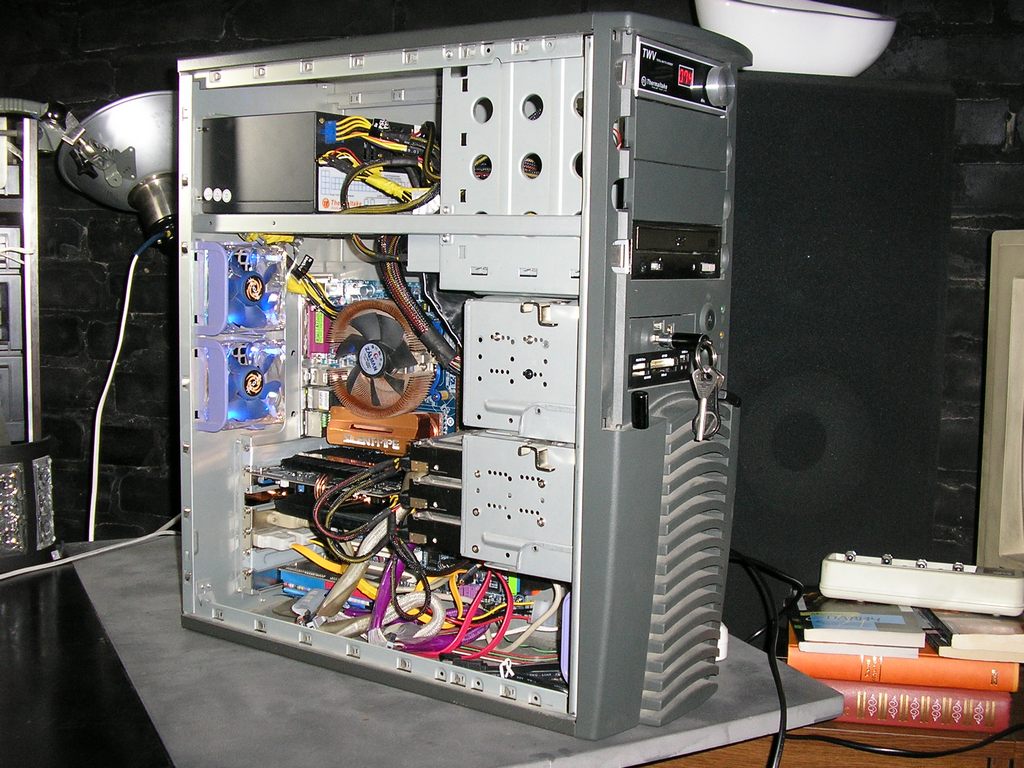

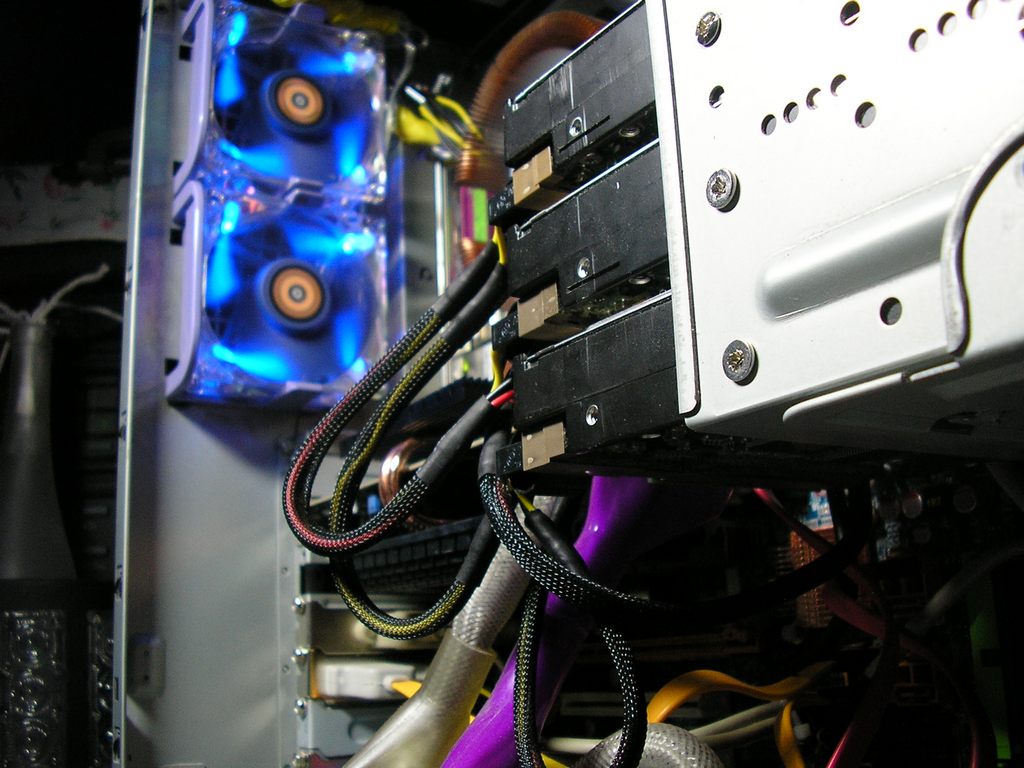

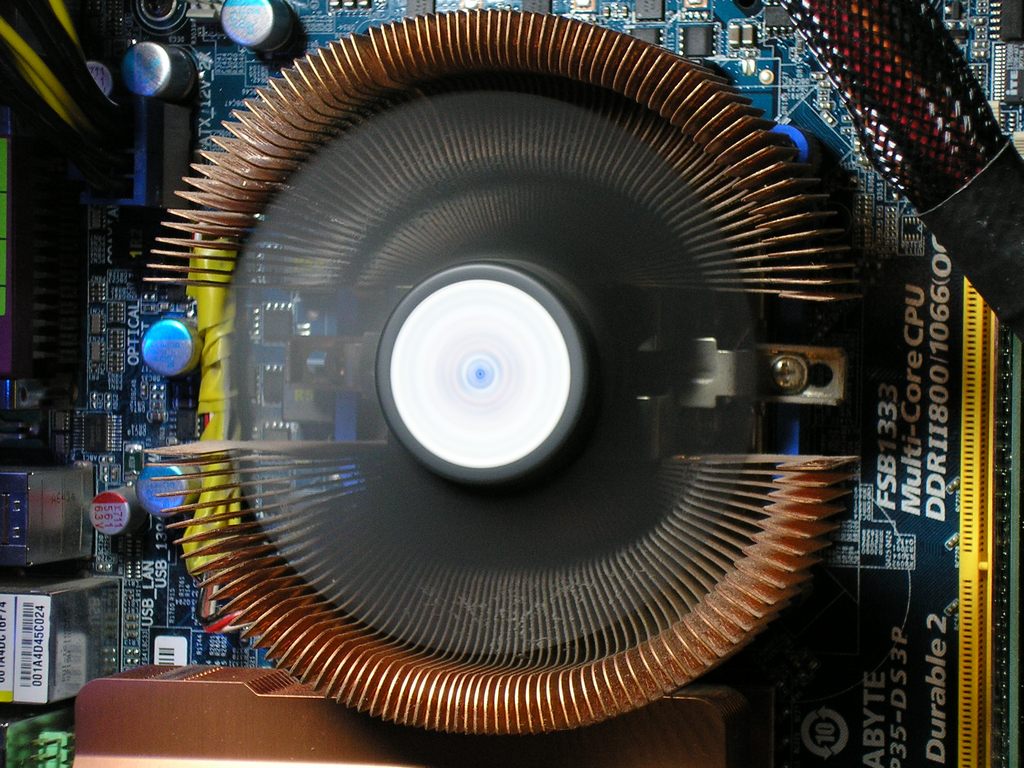

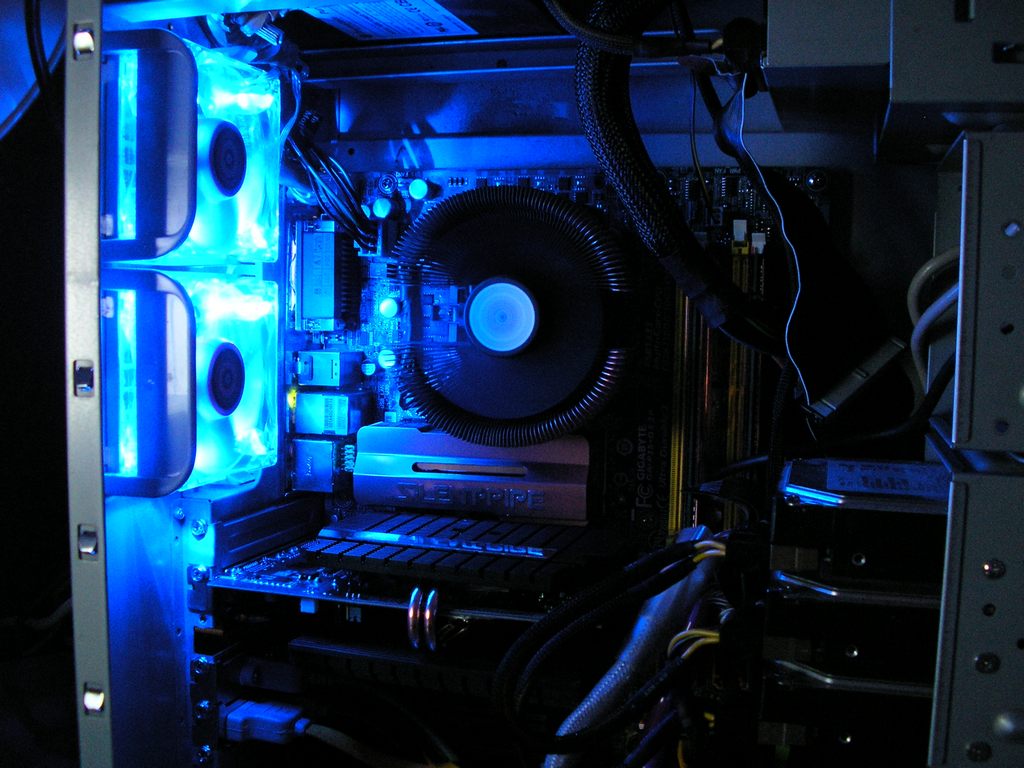

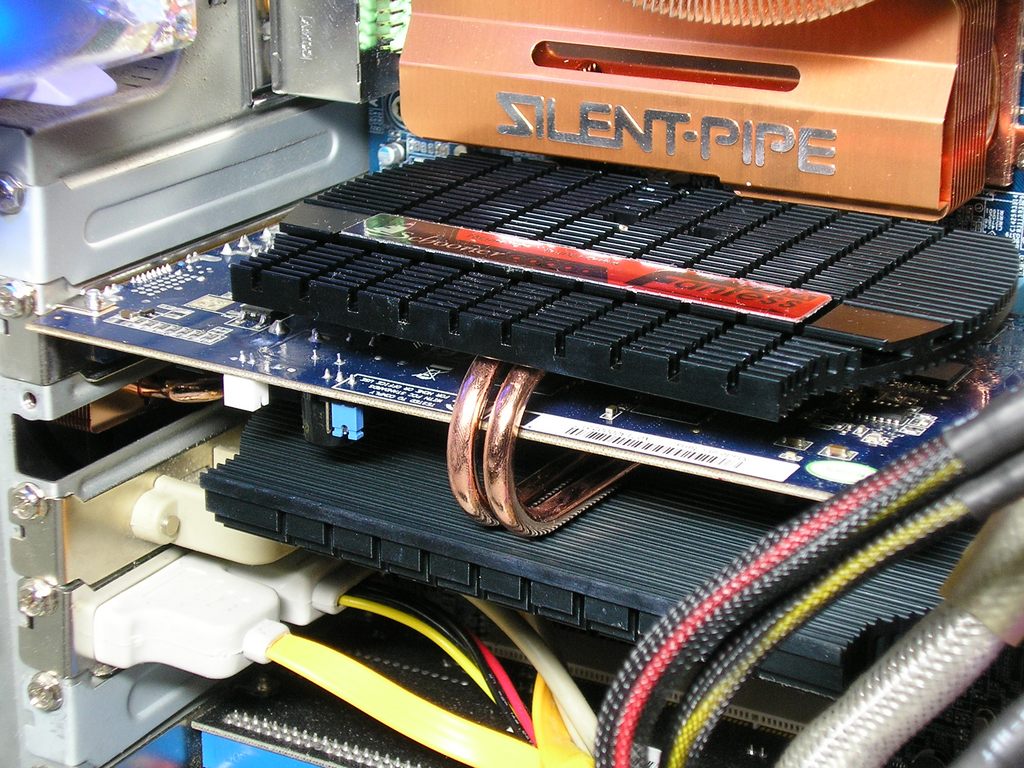

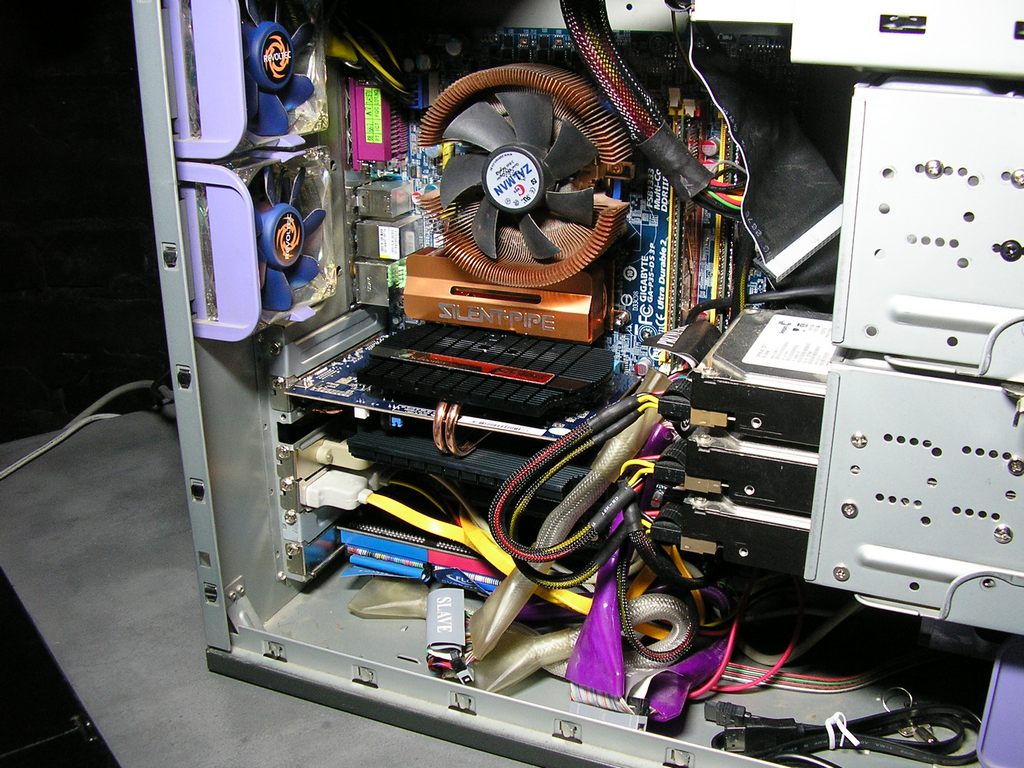

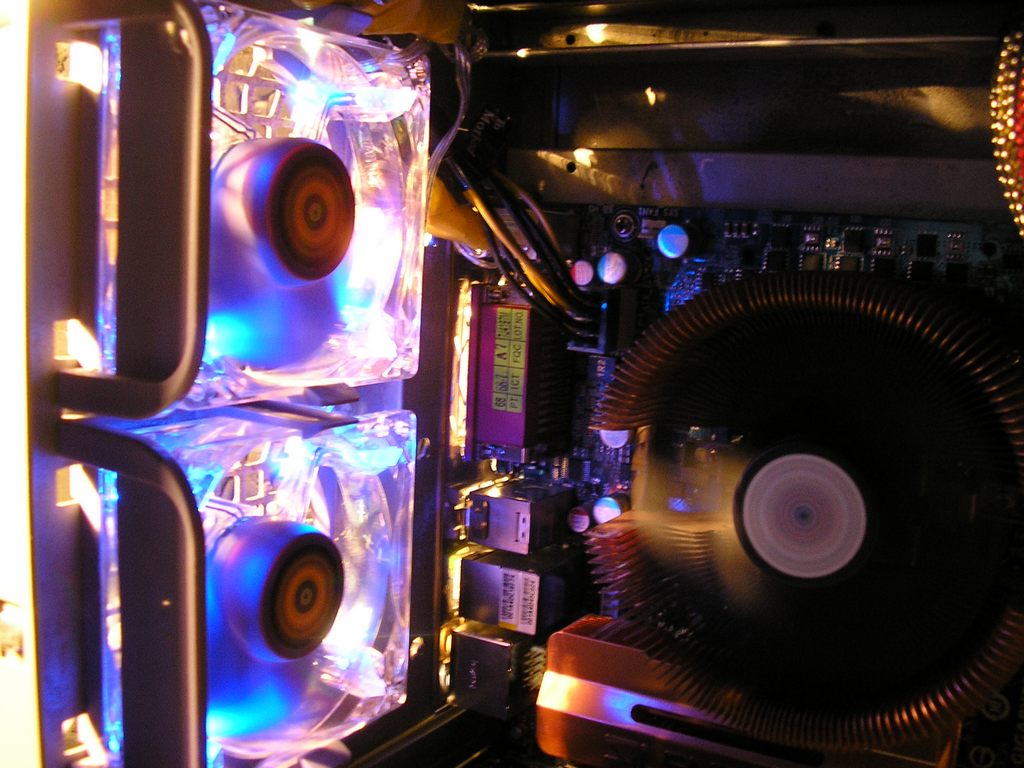

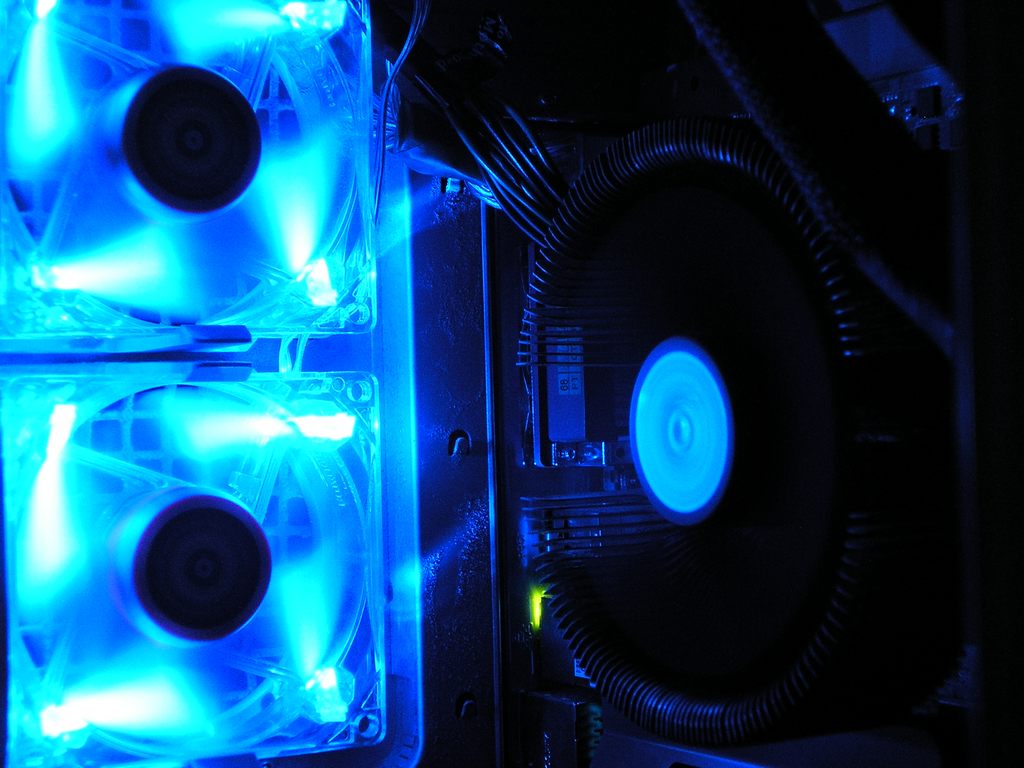

Октябрь 2007

ahill-2007oct_01.jpg: 1024x768, 132k (2012-12-23, 18:45) ahill-2007oct_02.jpg: 1024x768, 135k (2012-12-23, 18:45) ahill-2007oct_03.jpg: 1024x768, 178k (2012-12-23, 18:45) ahill-2007oct_04.jpg: 1024x768, 171k (2012-12-23, 18:45) ahill-2007oct_05.jpg: 1024x768, 197k (2012-12-23, 18:45) ahill-2007oct_06.jpg: 1024x768, 128k (2012-12-23, 18:45) ahill-2007oct_07.jpg: 1024x768, 81k (2012-12-23, 18:45) ahill-2007oct_08.jpg: 1024x768, 110k (2012-12-23, 18:45) ahill-2007oct_09.jpg: 1024x768, 182k (2012-12-23, 18:45) ahill-2007oct_10.jpg: 1024x768, 184k (2012-12-23, 18:45)

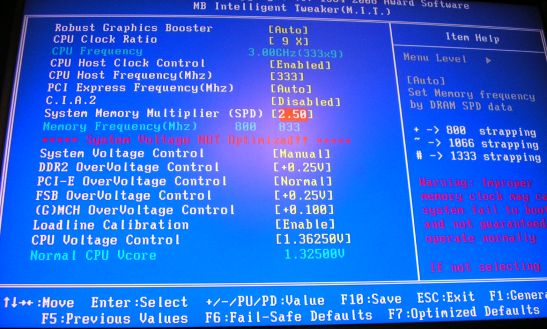

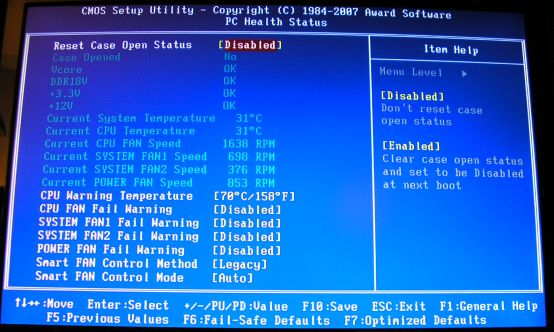

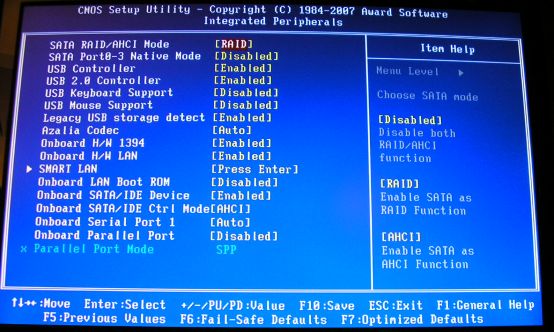

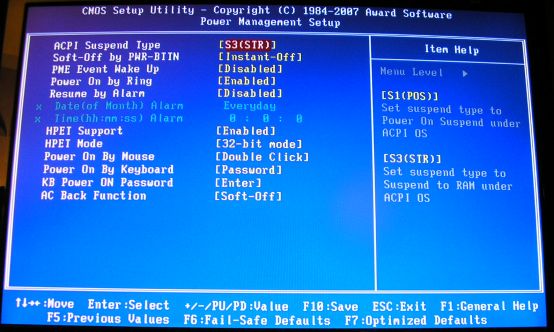

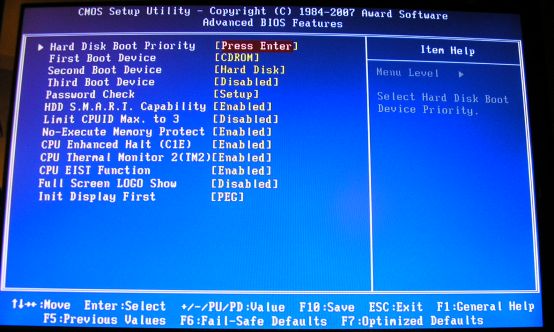

14 сентября 2008 (настройки BIOS при инженерном разгоне Core2Duo E4300)

BIOS_2009-09-14_2.jpg: 547x329, 67k (2012-12-23, 20:02) BIOS_2009-09-14_3.jpg: 554x332, 59k (2012-12-23, 19:59) BIOS_2009-09-14_4.jpg: 554x332, 65k (2012-12-23, 19:59) BIOS_2009-09-14_5.jpg: 554x332, 59k (2012-12-23, 19:59) BIOS_2009-09-14_6.jpg: 554x332, 62k (2012-12-23, 19:59)

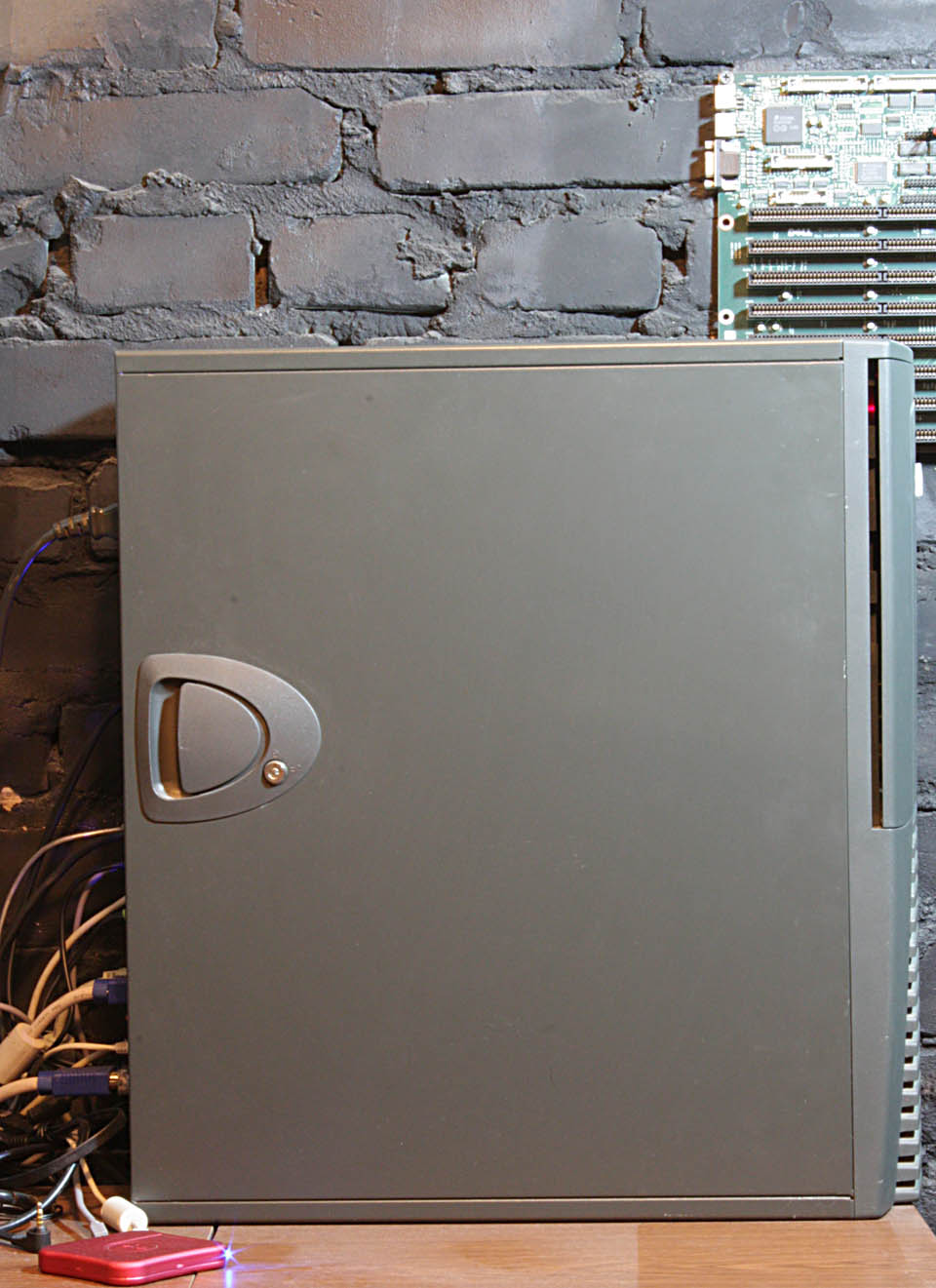

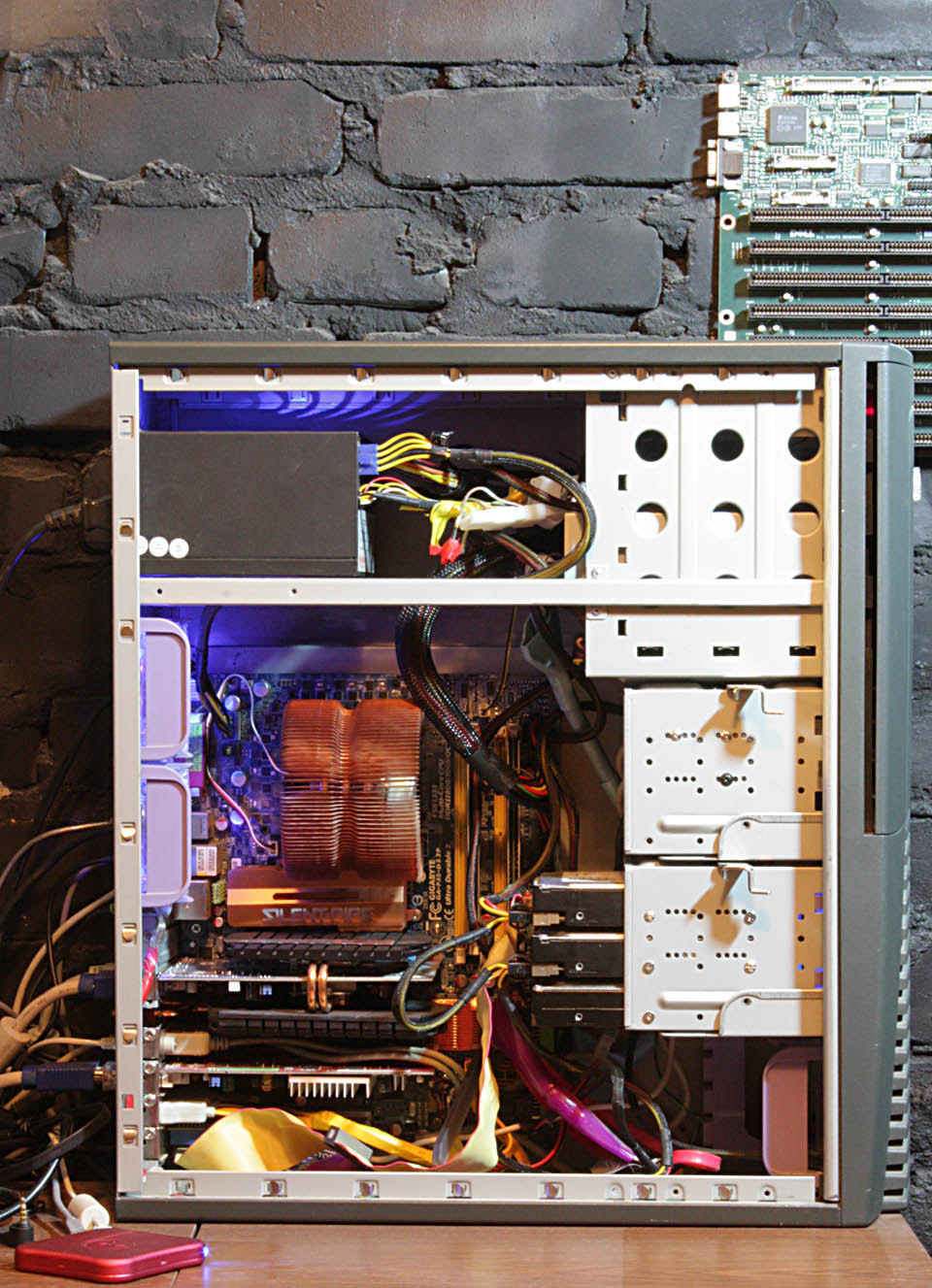

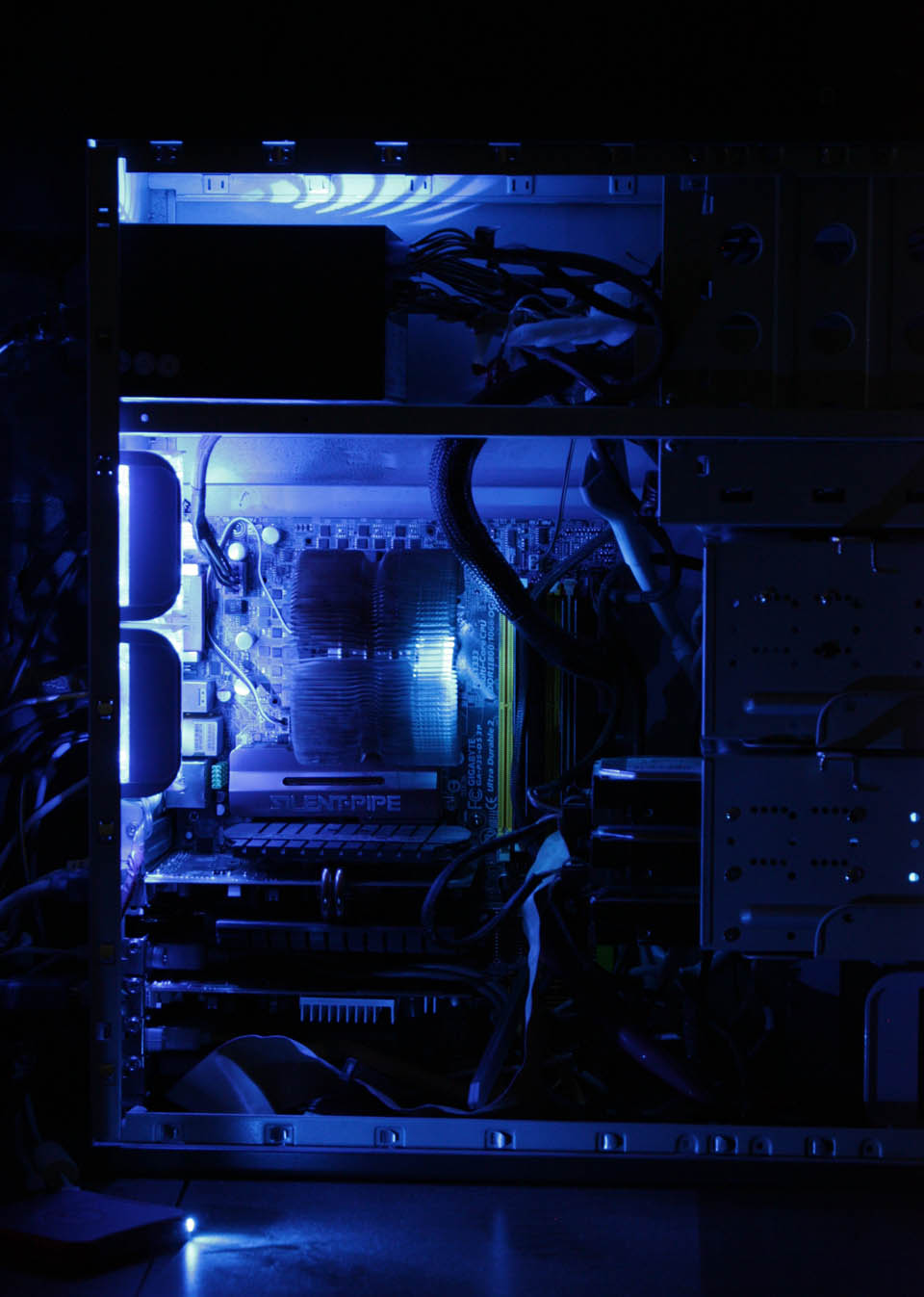

23 сентября 2008

2008-09-23_1.jpg: 960x1321, 150k (2012-12-23, 19:54) 2008-09-23_2.jpg: 960x1327, 232k (2012-12-23, 19:54) 2008-09-23_3.jpg: 960x1347, 131k (2012-12-23, 19:54)

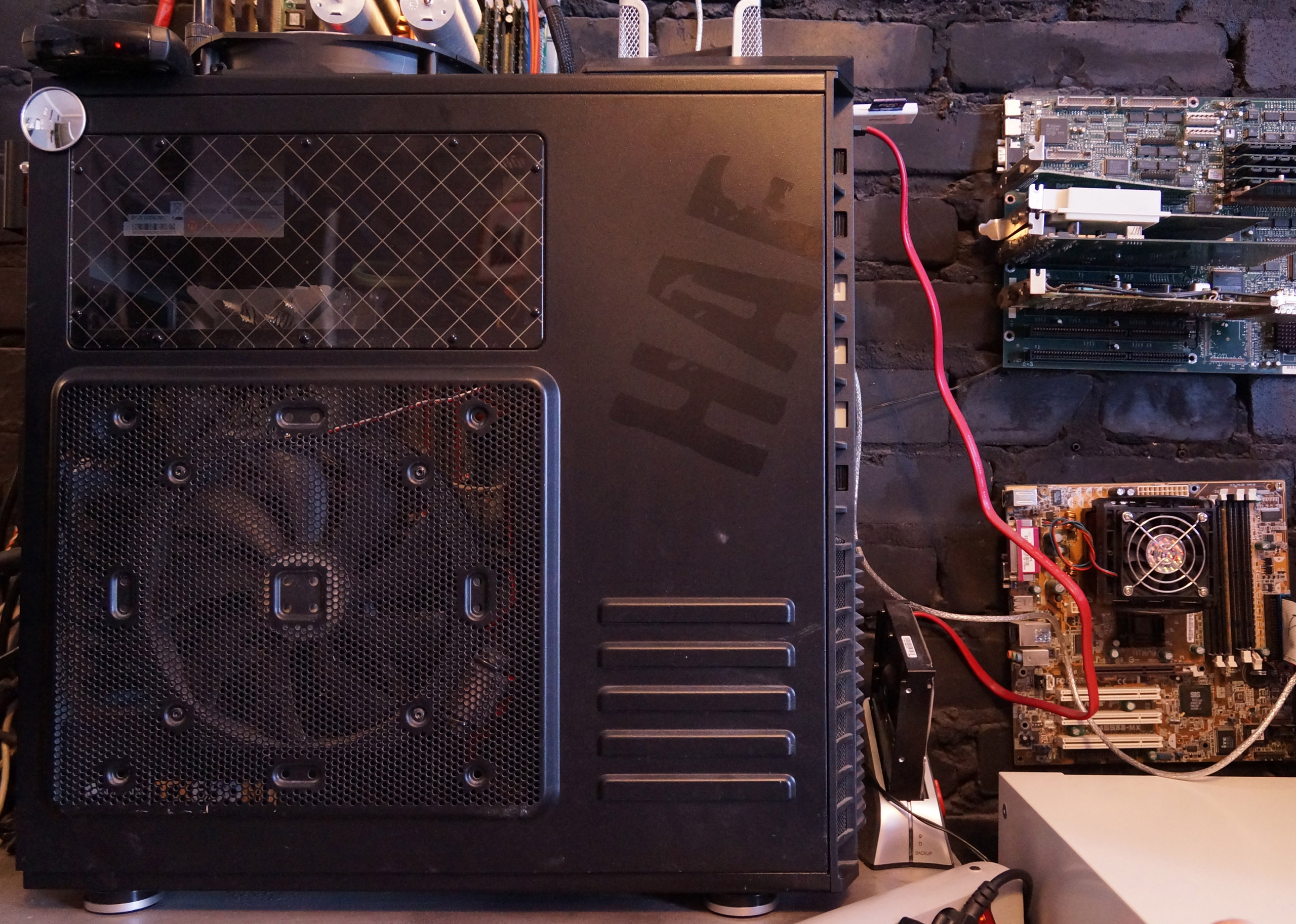

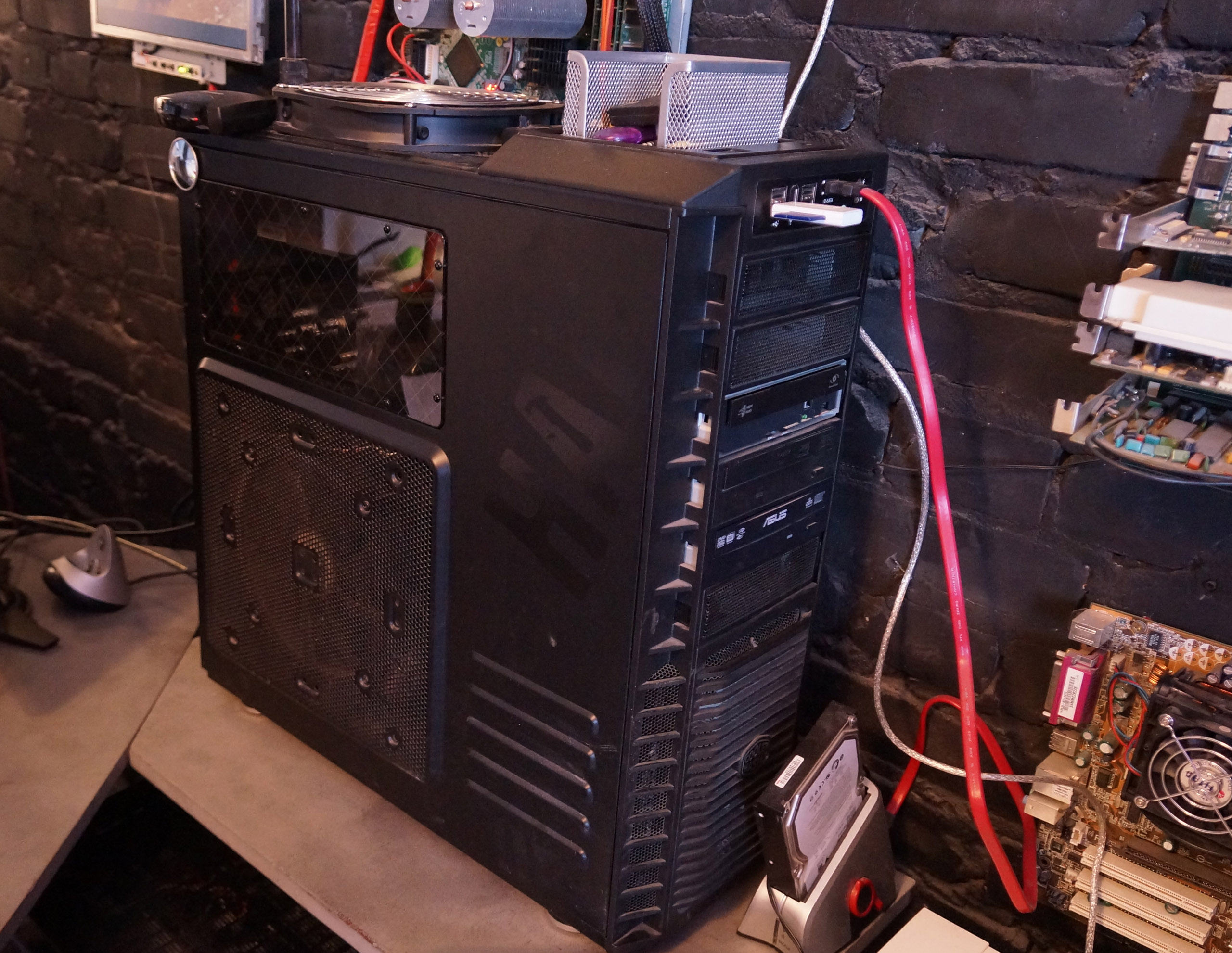

перед 31 марта 2013

Ahill_2013-03-31_0.jpg: 2560x1981, 833k (2013-03-31, 19:55) Ahill_2013-03-31_1.jpg: 2560x1826, 933k (2013-03-31, 19:55)

До этого момента у системного блока был здоровый 200 мм. торцевой вентилятор, и 120 мм. на вытяжку вверх. Потом я подумал-подумал, и решил, что большой вентилятор надо убрать и поставить сплошную стенку. По моим расчетам, тяжелая сплошная стенка (1 мм. сталь) должна была уменьшить шумность и улучшить ламинарность потоков воздуха в корпусе. 120 мм. я переставил на заднюю стенку, чтобы провоцировать сквозной продольный продув и снизить поток теплого воздуха вверх (где у меня висит сервер CHRONOS) Да и выглядит сплошная стенка серьезнее, чем полупрозрачный вентилятор.

В результате температура внутри корпуса вроде как чуть-чуть поднялась, но шумность действительно снизилась. Ну и скорость наполнения пылью - тоже.

Система охлаждения до модификации: температуры и настройки SpeedFan
ЭлементБез нагрузкиПод нагрузкойt-реакции: ускорениеt-реакции: max speed
Core 0 (самое горячее ядро)56666575
System (мат. плата)47525060
GPU46/5267/656065
HDD40404350

При стандартной нагрузке на все четыре ядра и обе видеокарты (WorldCommunityGrid) система охлаждения не переходила на максимальные скорости, колебалась между минимальным и ускоренным режимом туда-сюда, но чаще все же работая в ускоренном.

Скорости вращения вентиляторов
Кулерминимальный режим (%/RPM)ускоренный режим (%/RPM)
Scythe Ninja (CPU)0/040/660
Фронтальный 200 мм.50/40080/580
Торцевой 200 мм. (ручная настройка)~485 RPM

Обратите внимание: процессорный кулер у меня обычно не работал. Сделано для замедления запыления (и работало, кстати. За год почти никакой пыли в радиаторе CPU), однако в новой конфигурации от этого пришлось отказаться.

Что получилось после модификации см. выше в разделе Система охлаждения. Там актуальная конфигурация. Обратите внимание на температуру жесткого диска. Она - единственная - упала! Не иначе как из-за увеличения тяги продольного продува.
